Шины для щитов
Электрические шины, используемые для распределительного щита, представляют собой токопроводящие элементы в электроцепи. Они нужны для соединения между аппаратами. Конструкция шины, как правило, представляет собой медную пластину. Этот материал выбирают чаще всего, поскольку у него высокие показатели устойчивости к коррозии и токопроводимости, а также низкое сопротивление. Фиксируется шины на панель щита винтами или, что чаще, на классическую дін-рейку.
Виды электрических шин
Медная шина электрическая, в зависимости от особенностей конструкции, может принадлежать к типу:
- Разборных — такие модели фиксируются на болты или винты. Чтобы была возможность разобрать все и не повредить элементы, предусмотрены специальные накладки.
- Неразборных — у этих шин соединение выполняется посредством пайки, сварки или же опрессовки, то есть оно является цельнометаллическим.
- Сборных с ответвлениями — модели с такими конструкциями пригодятся для щитов, которые устанавливаются на производстве.
- Гибкие — подойдут для облегченной распределительных сетей.
- Жесткие — если нужно заменить проводную установку модульных устройств внутри щита, такие модели как раз подойдут.
Популярный вариант для автоматов — соединительная шина, изготовленная в виде гребенки. Она используется с модульными аппаратами защиты и предназначена для подачи им напряжения. При этом она обеспечивает параллельную стыковку этих устройств. По сути, это изделие представляет собой альтернативный вариант проводных перемычек, только более современный. Так, гребенчатая шина дает возможность быстро и безопасно поставить несколько УЗО или автоматов, разделив их по группам.
Электрические шины типа «гребенки», как правило, представляют собой плоский профиль, который имеет прямоугольную форму. От этого профиля отходят штыри. Эти штыри подключаются к контактам автоматов. Конструкция такого изделия литая. Кроме того, она имеет изолированный корпус. Эти модели хорошо подходят для вместительных щитков, когда нужно уменьшить количество соединений.
Примечание: убрать и добавить устройства с помощью такой шины нетрудно, поскольку нужен лишь набор специальных заглушек.
Всего же существует три вида приспособлений:
- фазная шина;
- модель для заземления;
- нулевая шина.
Как выбрать шину для щитов
Выбрать подходящий вариант несложно, если понимать в маркировке. В ней уже содержится вся нужная информация.
Соединительные шины делят на два типа в зависимости от контактов:
- PIN — штыревые модели, характеризуются универсальностью.
- FORK — вилочные устройства, используются для зажимов под гайку, часто применяются европейскими брендами.
Шины подбирают в соответствии с полюсностью модульного оборудования: от 1P до 4Р, где Р — это полюс. Также важно учитывать показатель тока (номинальное значение) и габариты. Отметим, что длина равна обычно одному метру. При этом шину можно обрезать, если есть необходимость.
Фазная шина для установки на DIN рейку может содержать такую маркировку: PIN 3Р 63А. Это означает, что модель характеризуется штыревым соединением, является трехполюсной и имеет показатель номинального тока в 63А.
Еще пример — модель с маркировкой 2P FORK 10мм2, 63A. Это двухполюсная вилочная шина с током 63А, рассчитанная на провода, сечение которых равно 10 кв. мм.
Примечание: в маркировке может указываться длина, а также количество модулей.

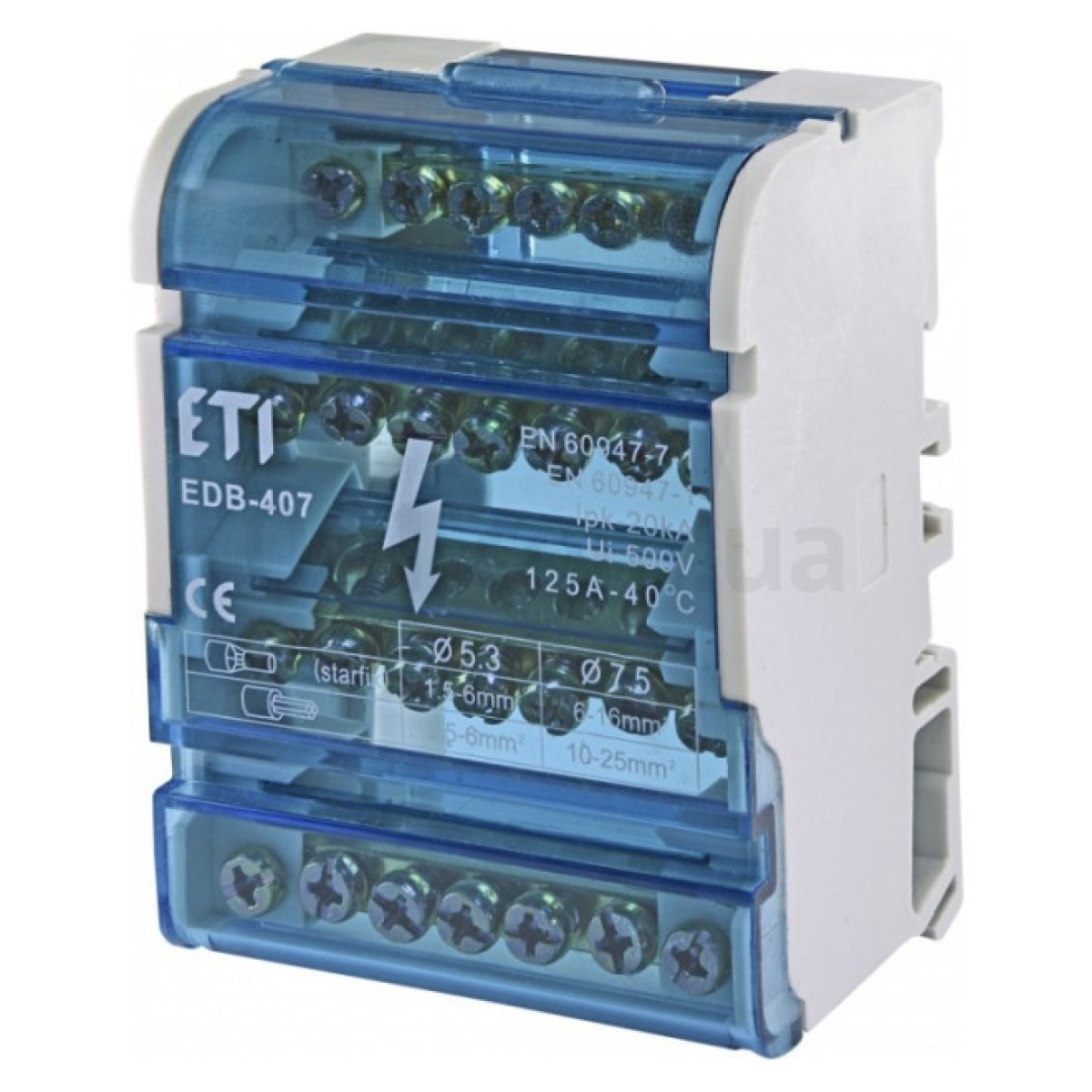

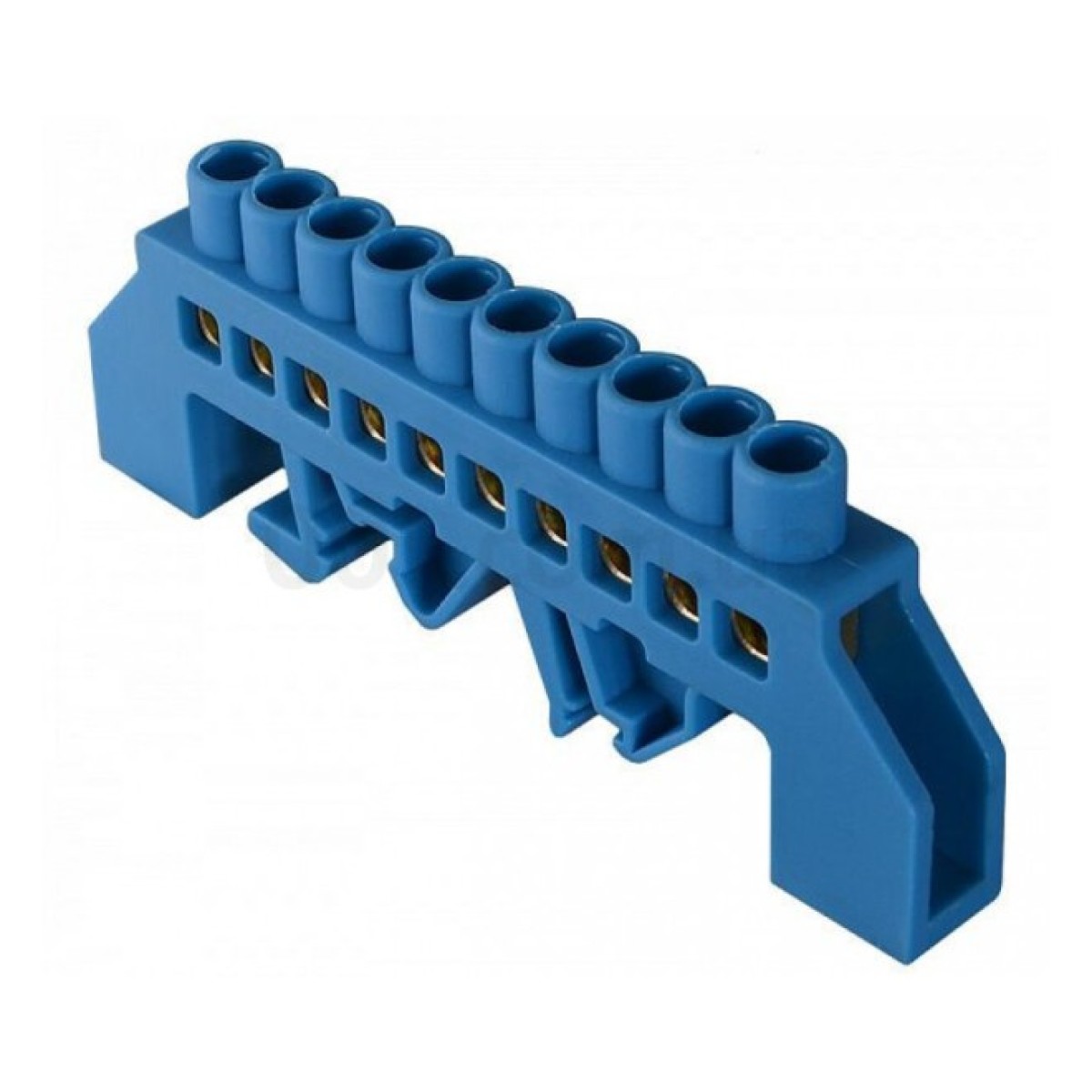

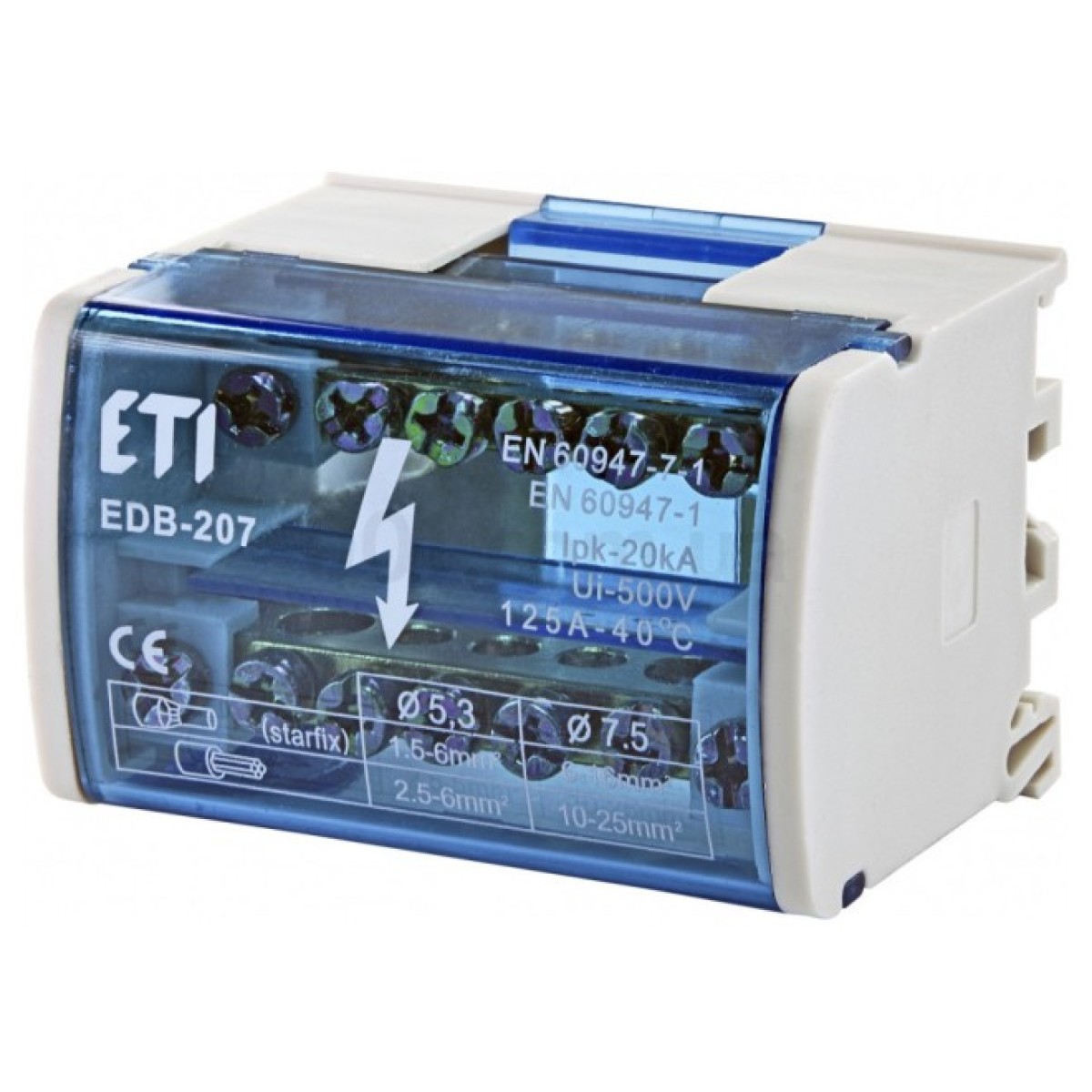

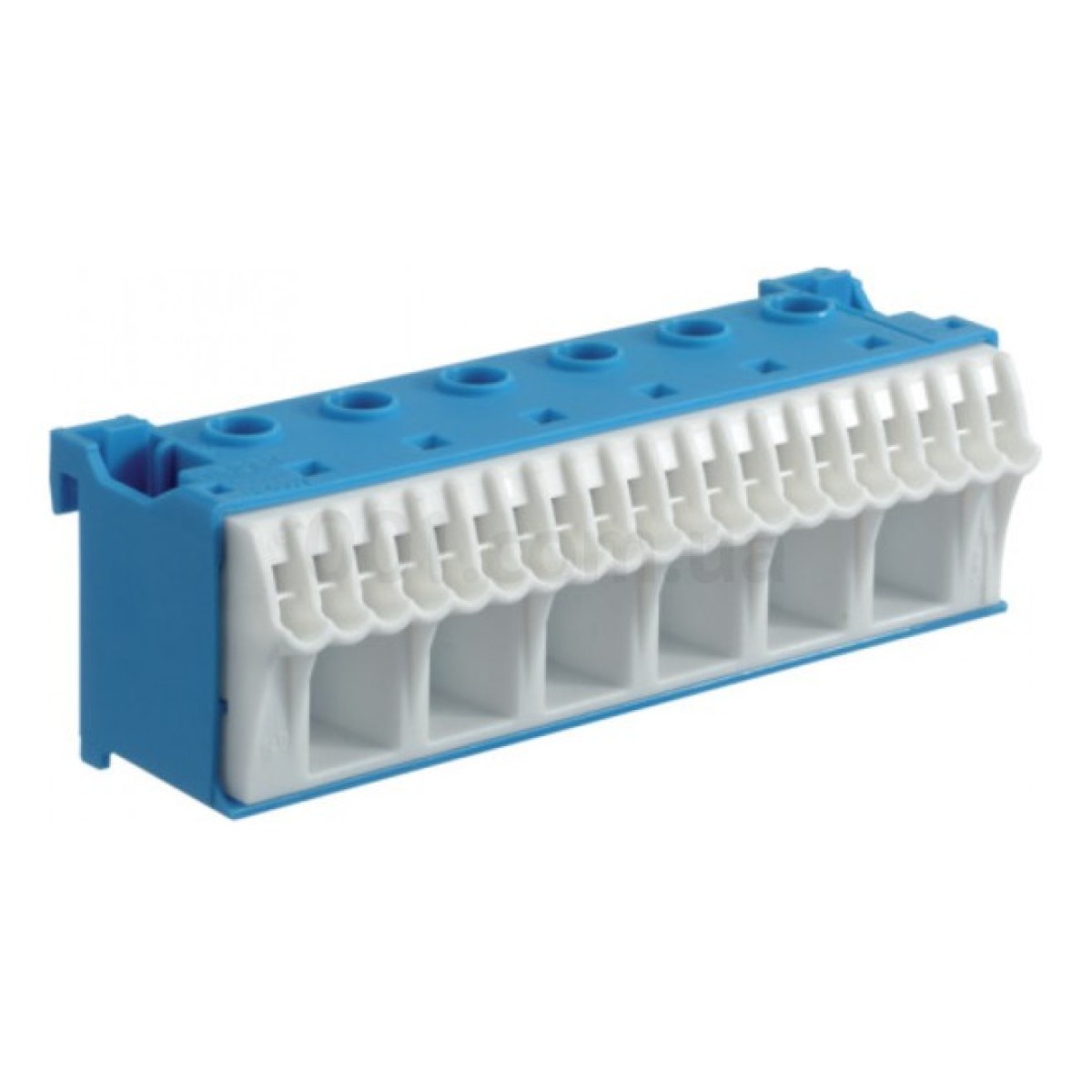

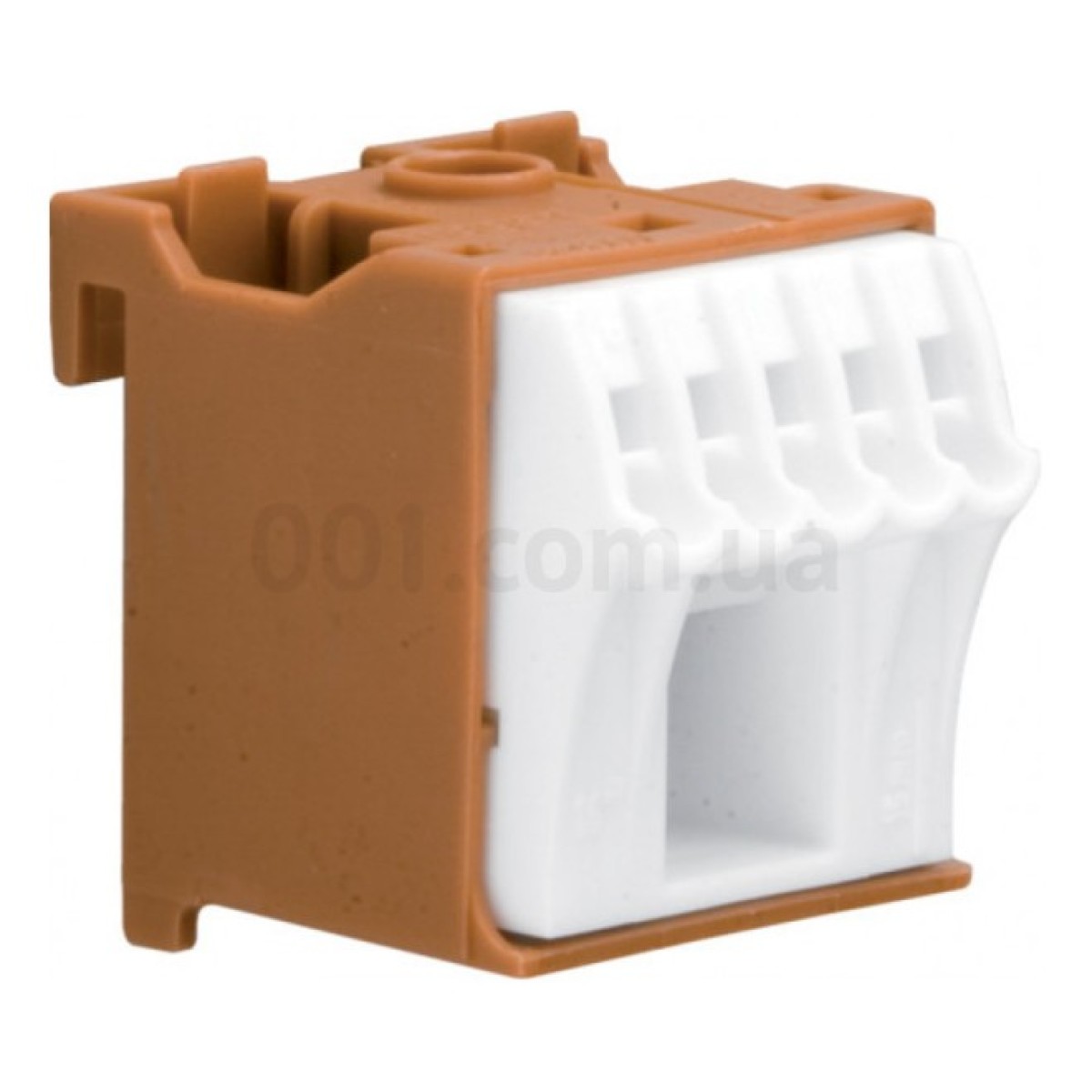

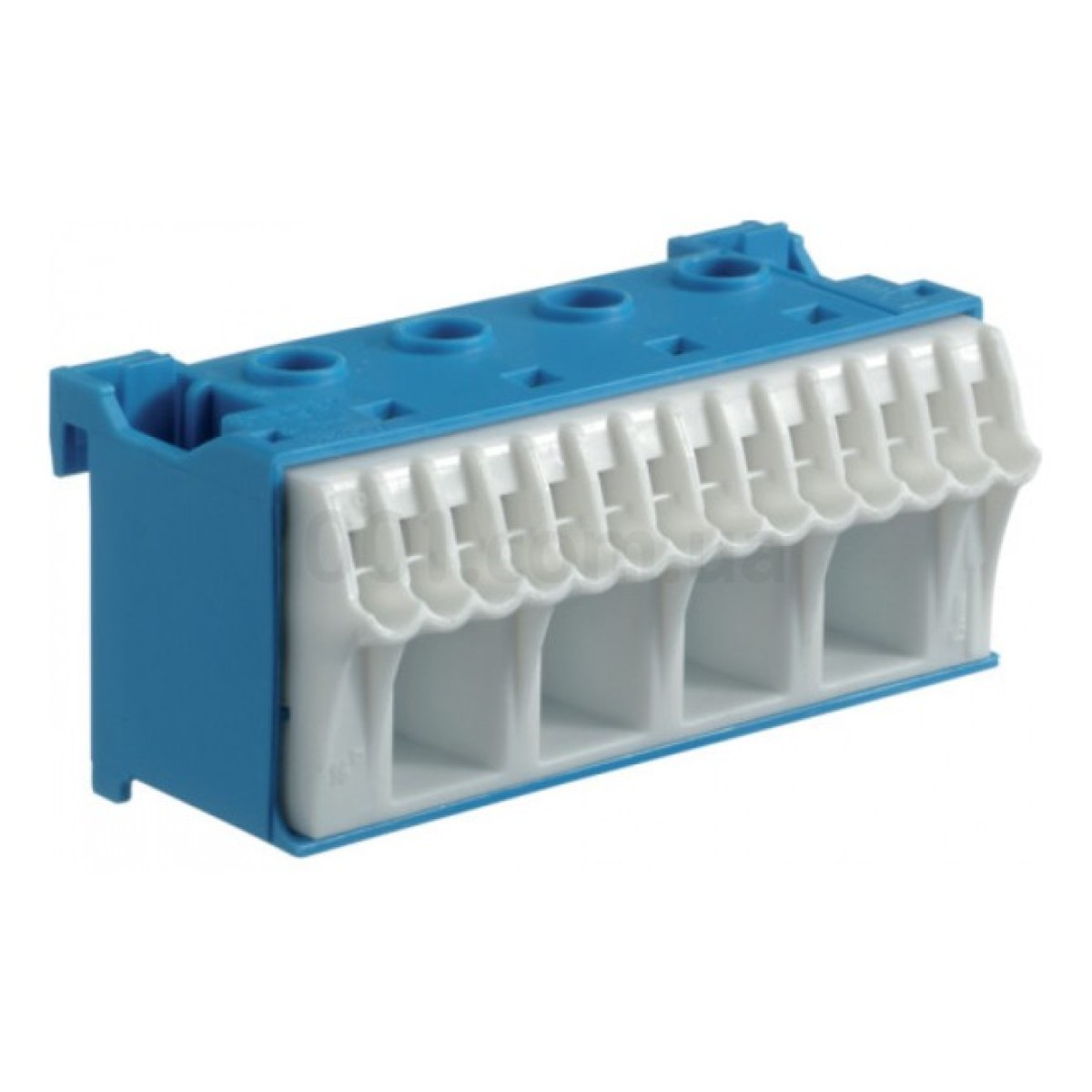

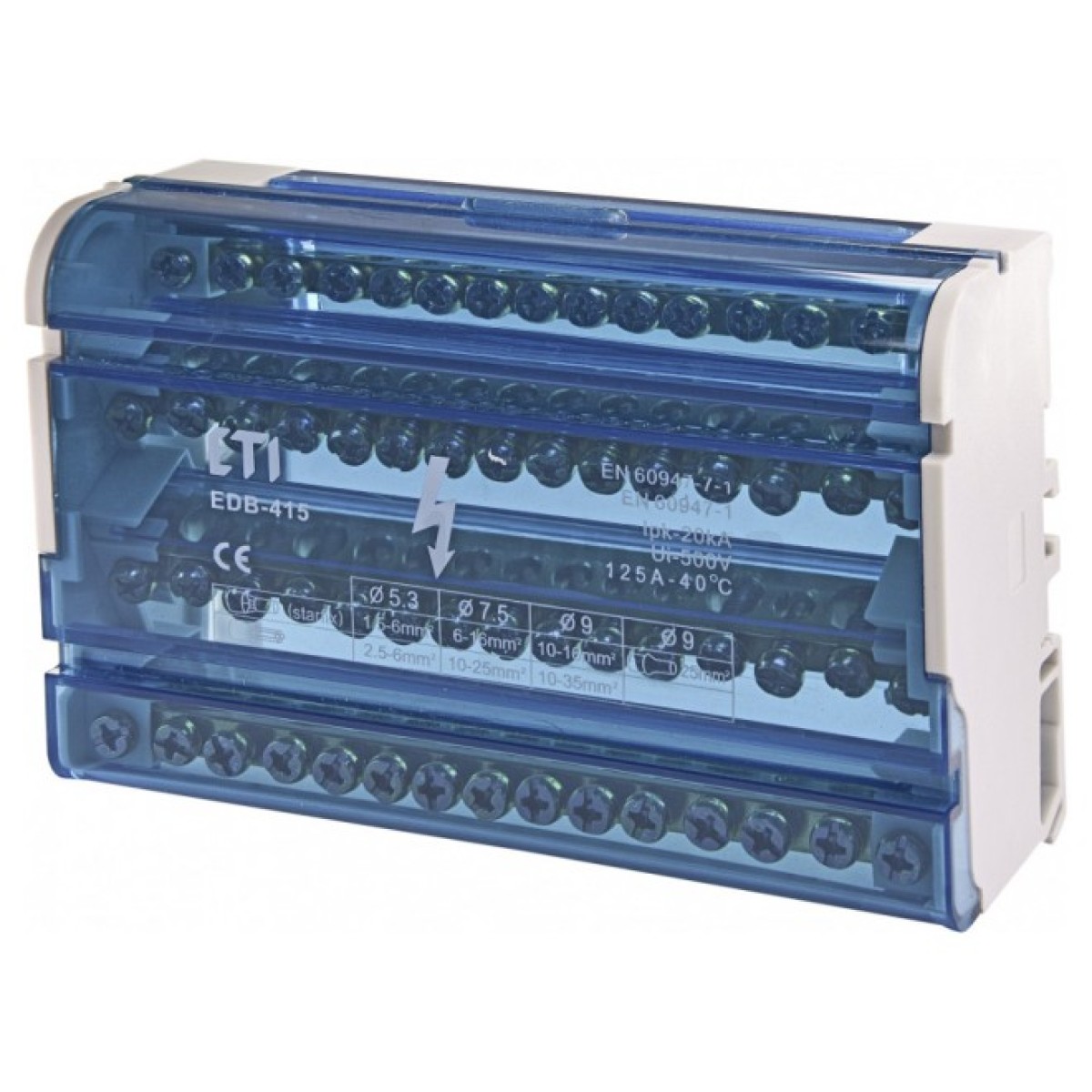

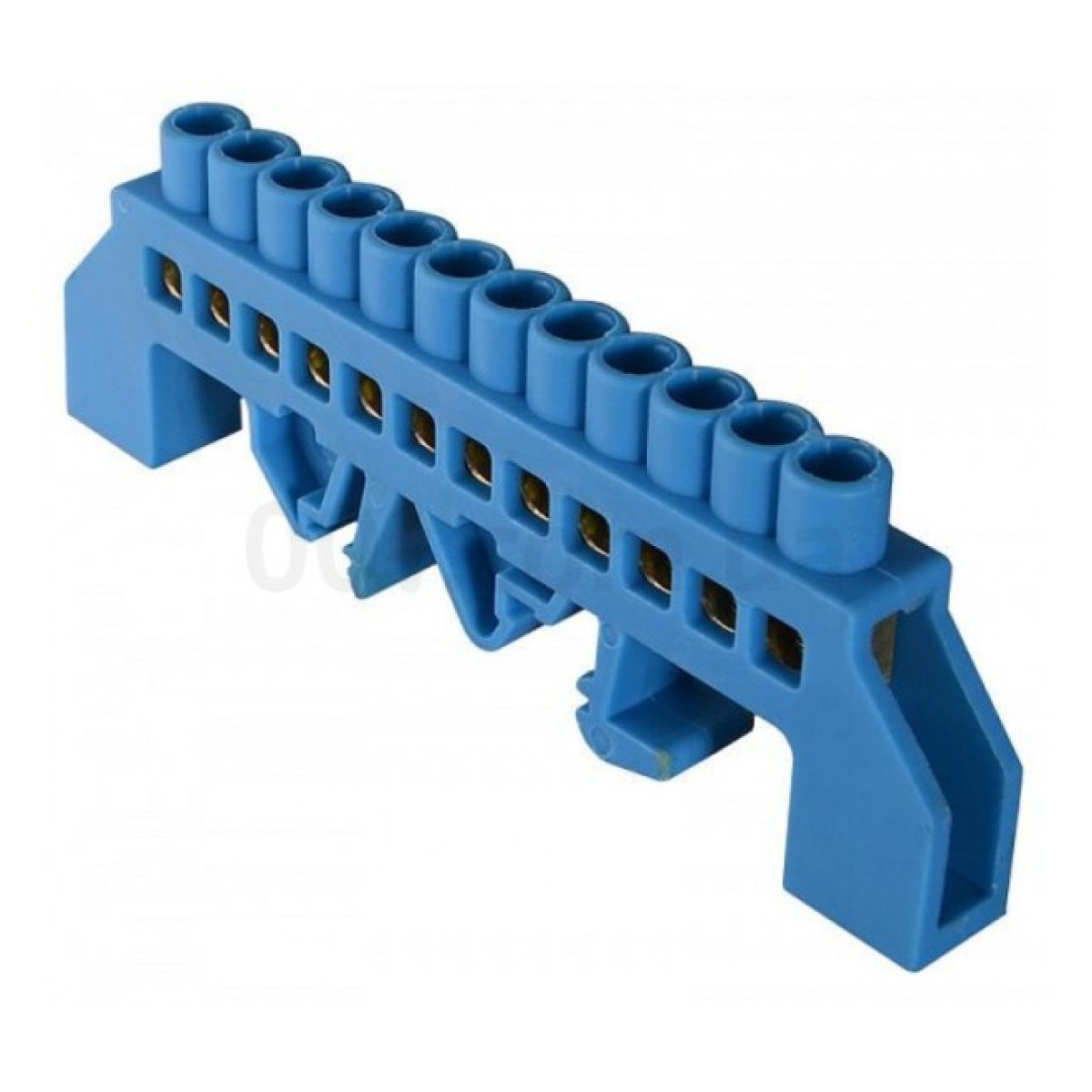

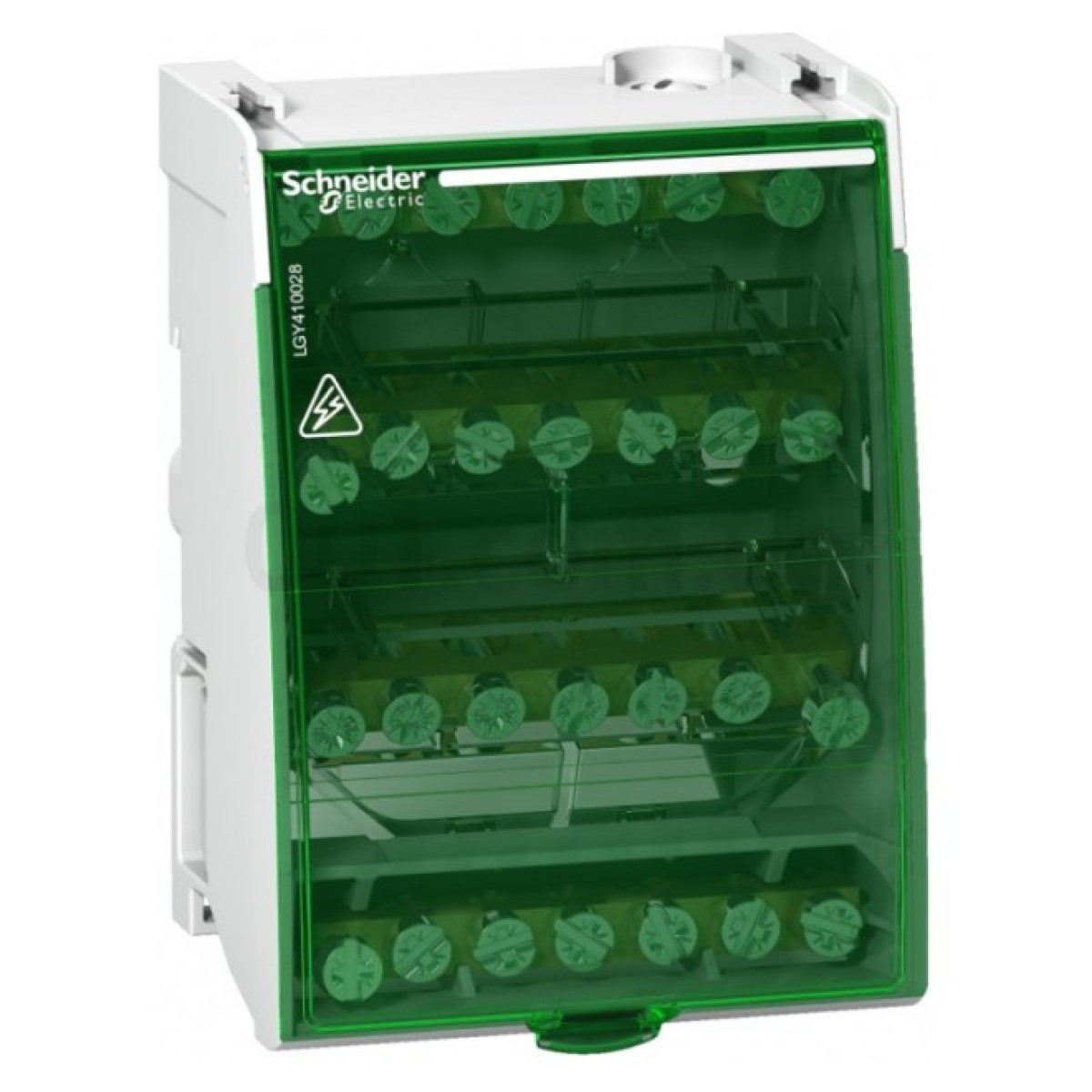

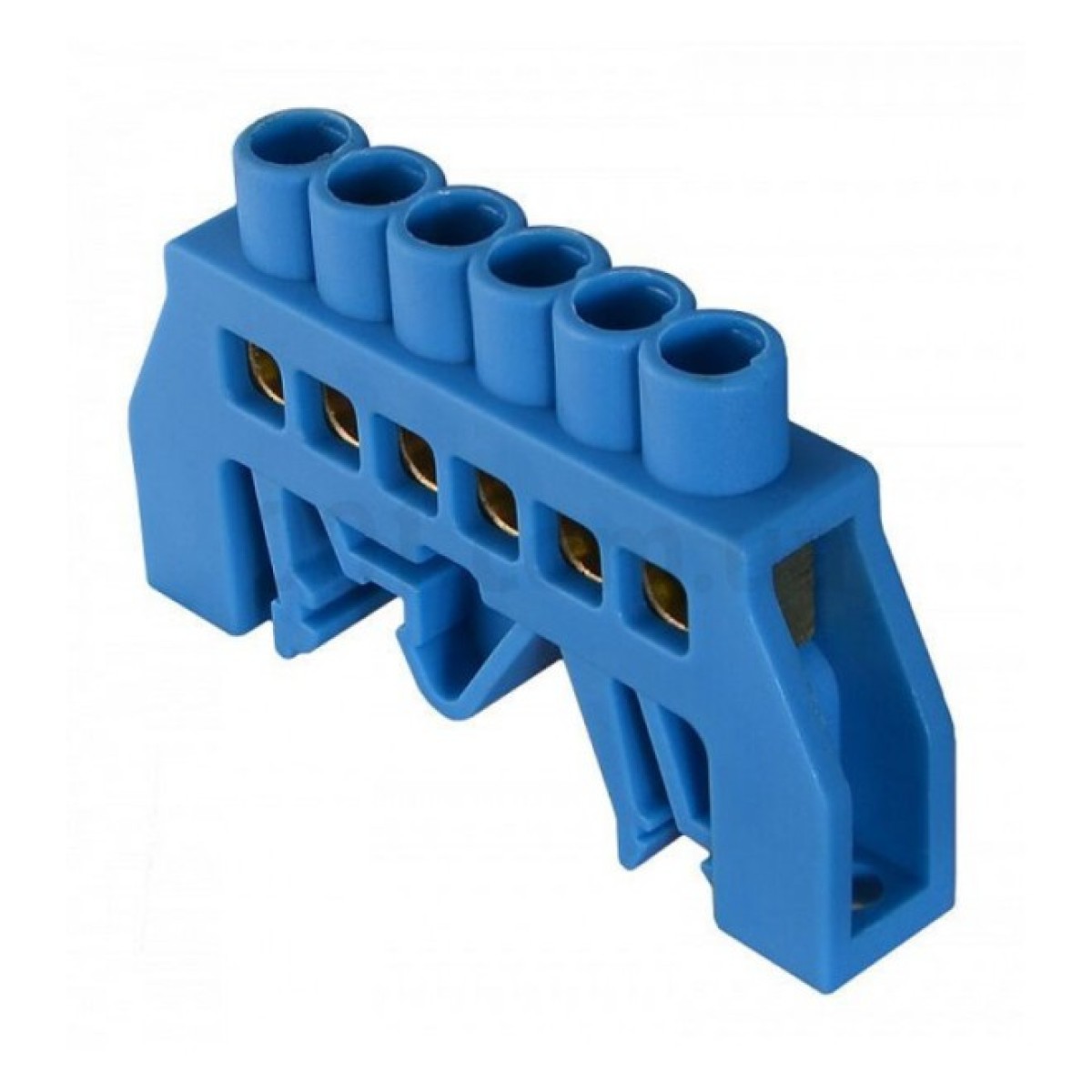

Кроме фазы, нужно подключать нулевую шину. Обычно, это изделие с зажимом винтового типа, которое монтируется на дин-рейку с помощью специального изолятора.
Нулевая шина в корпусе может:
- оснащаться пластиковыми изоляторами;
- иметь один или два угловых изолятора;
- принадлежать к типу «ноль», «земля» или «земля-ноль» — N, PE, PEN соответственно.

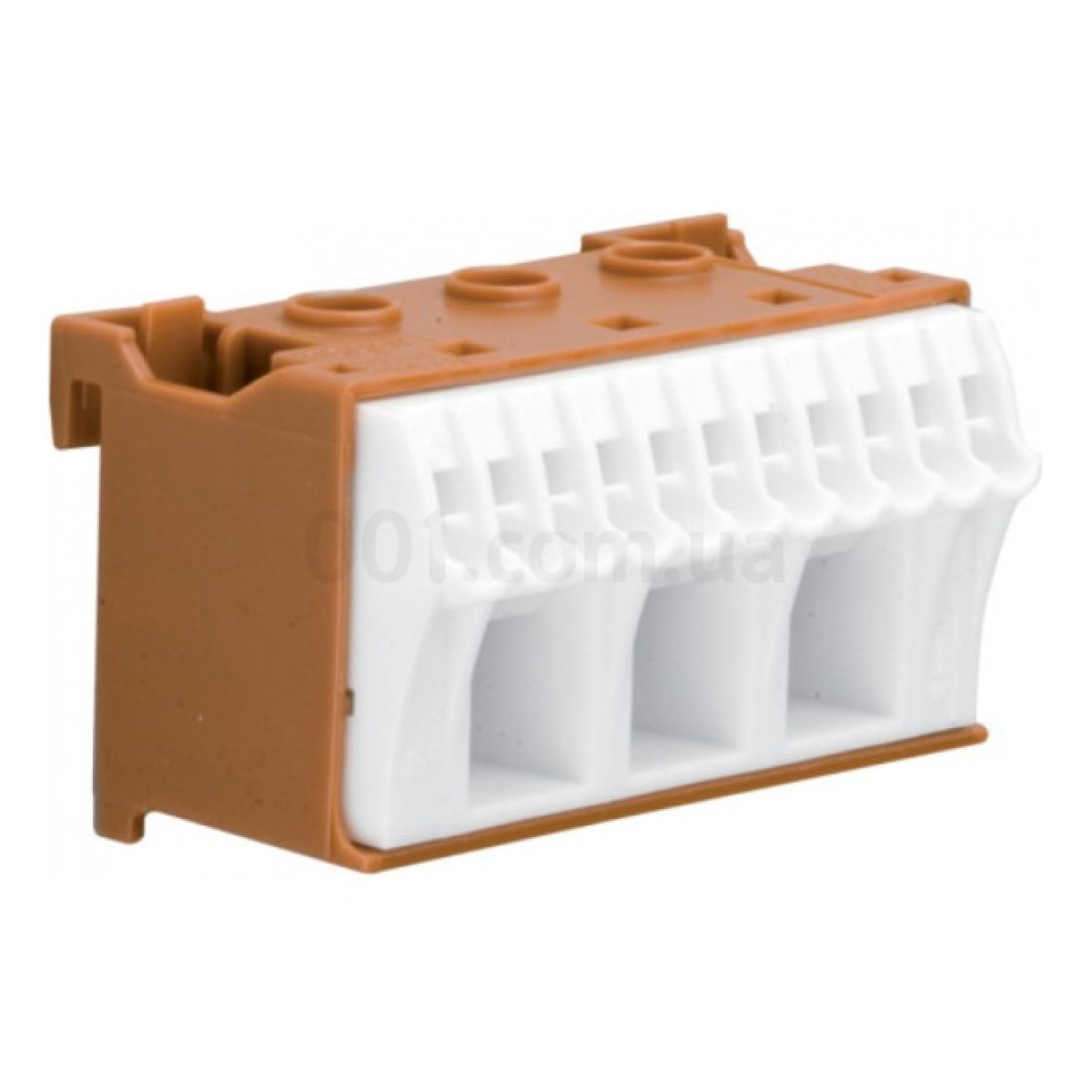

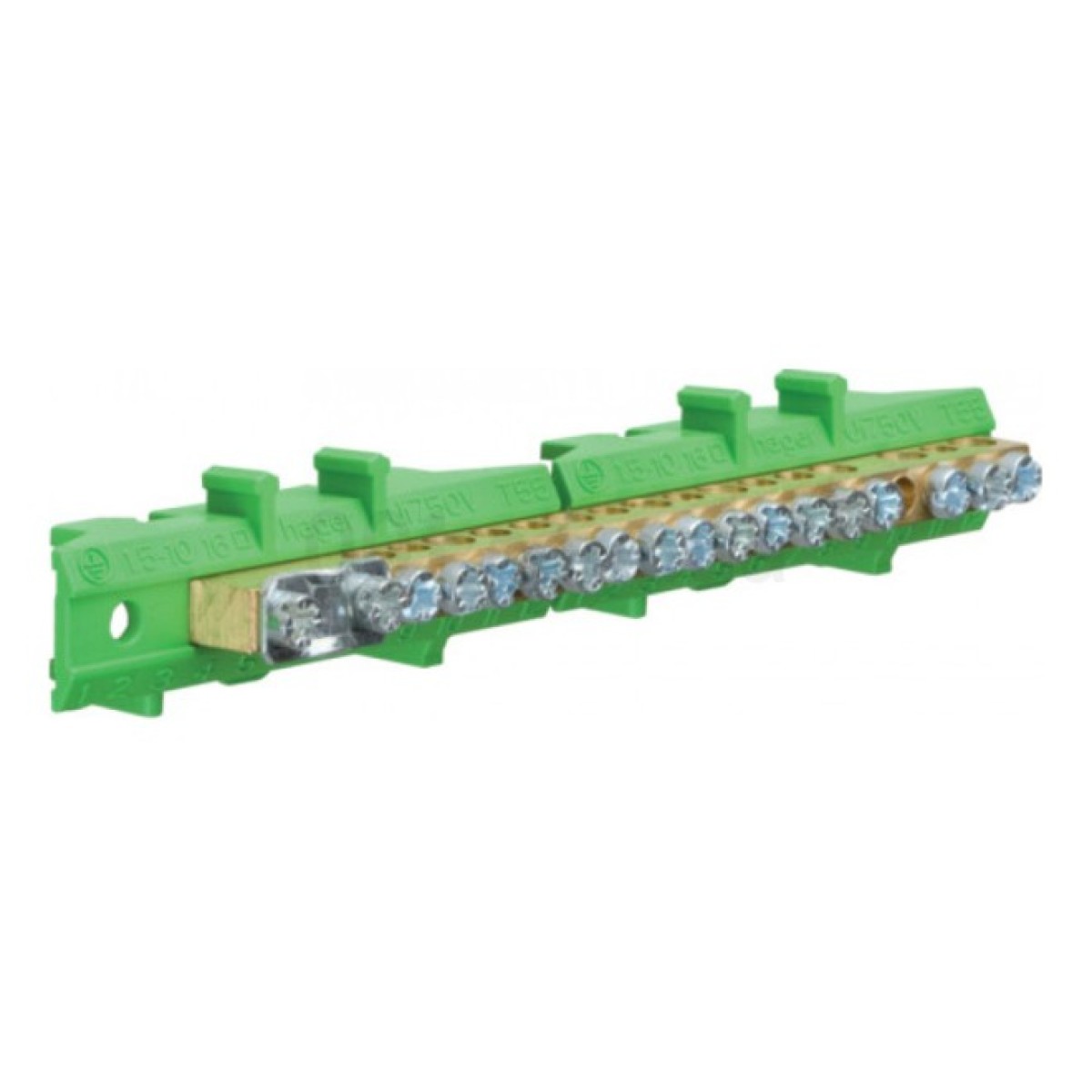

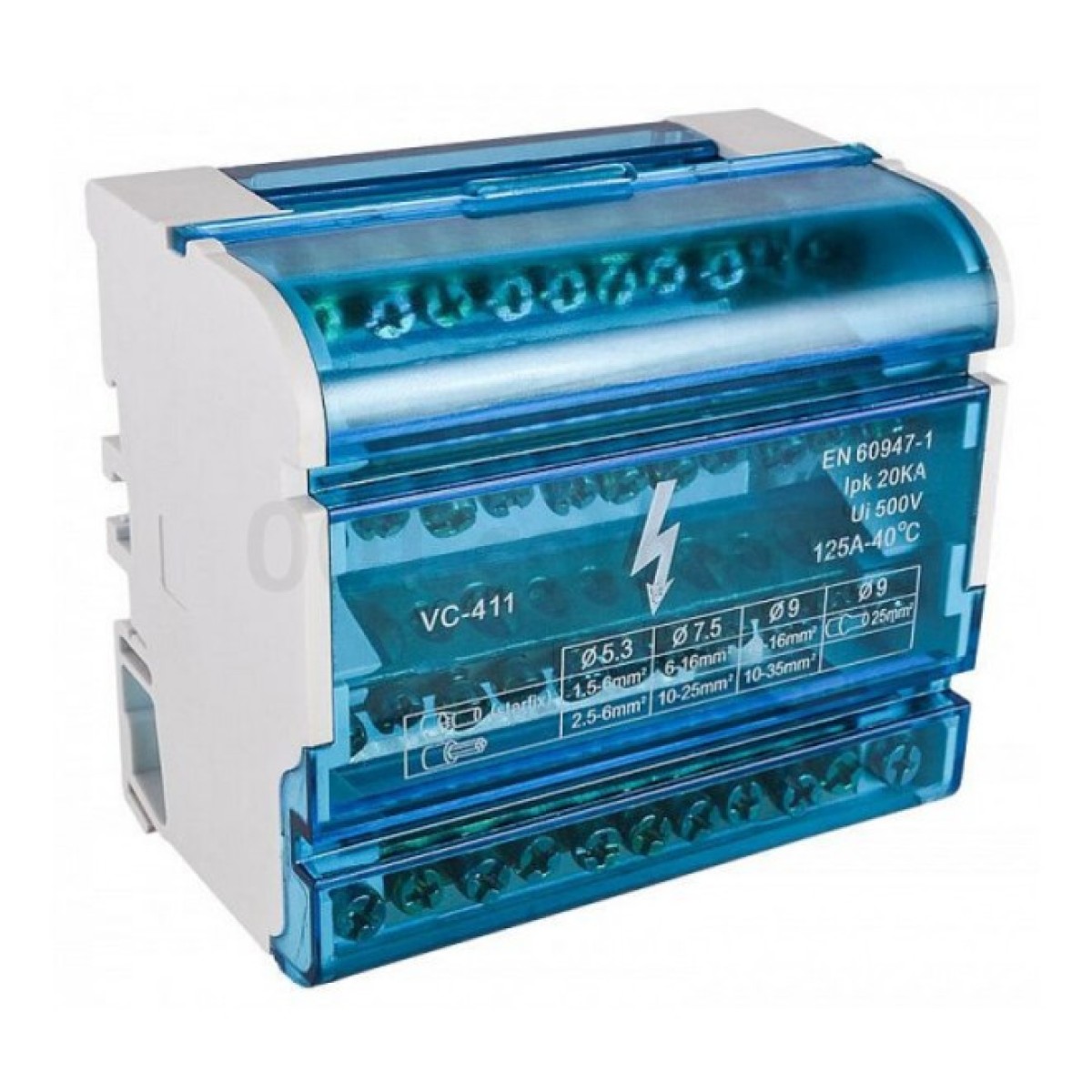

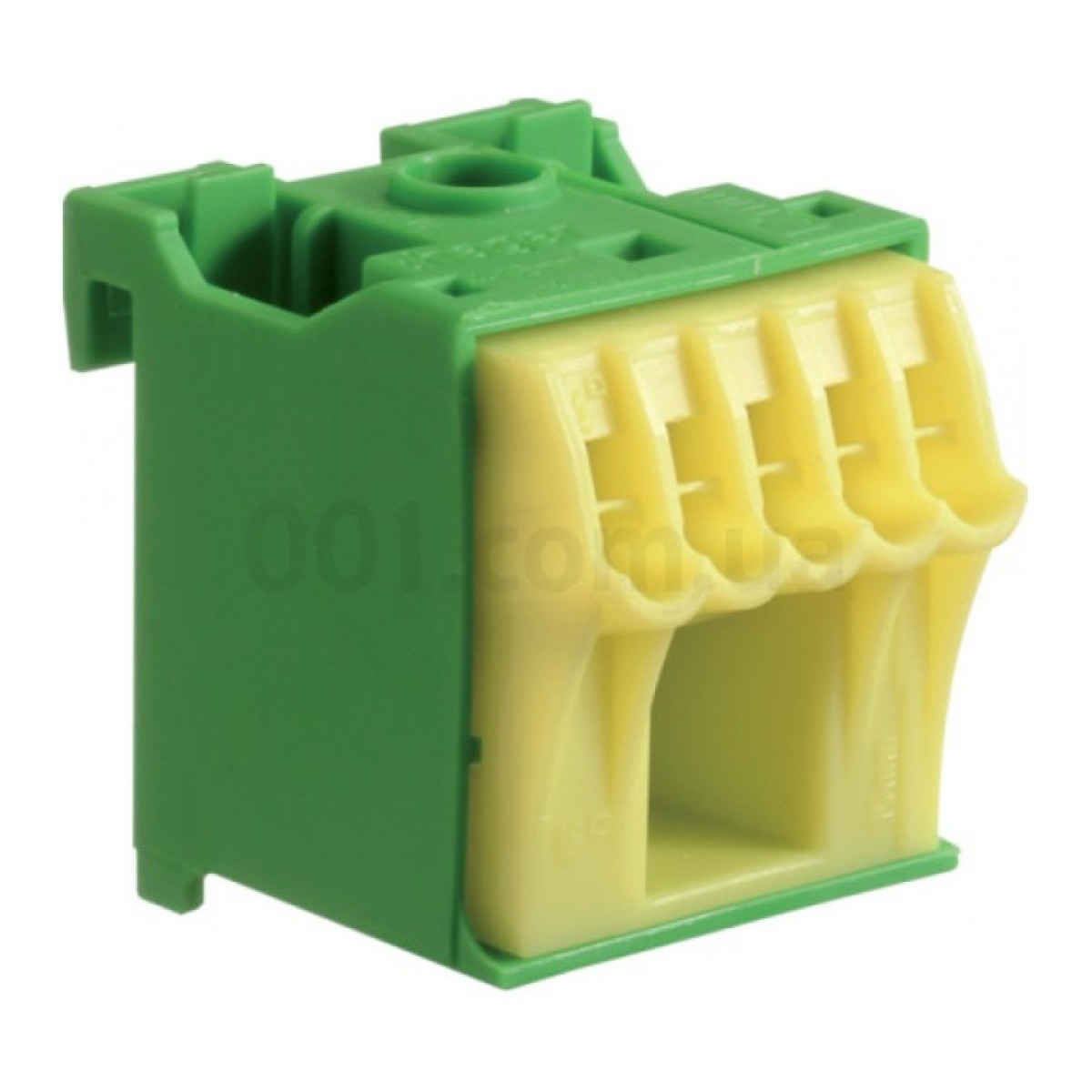

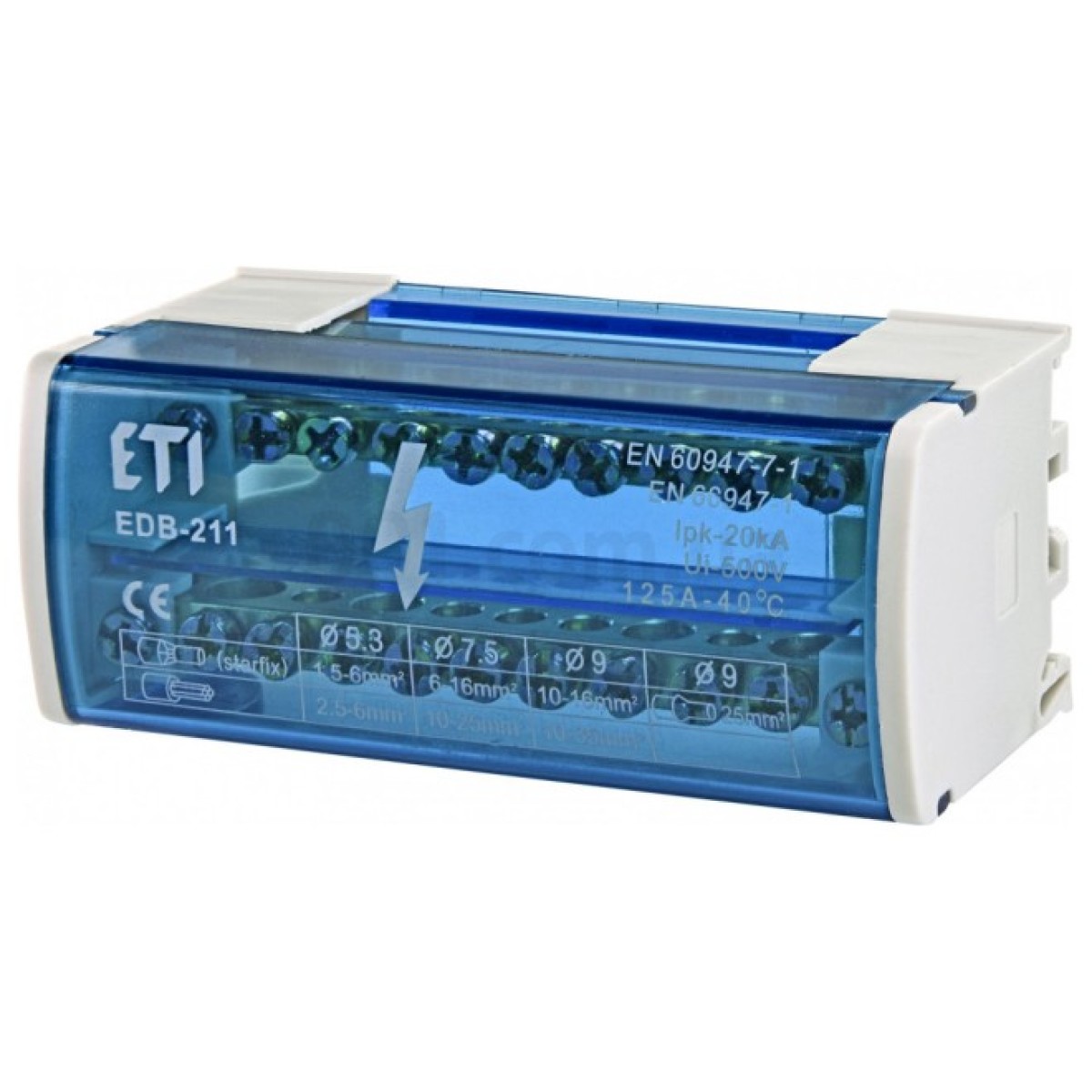

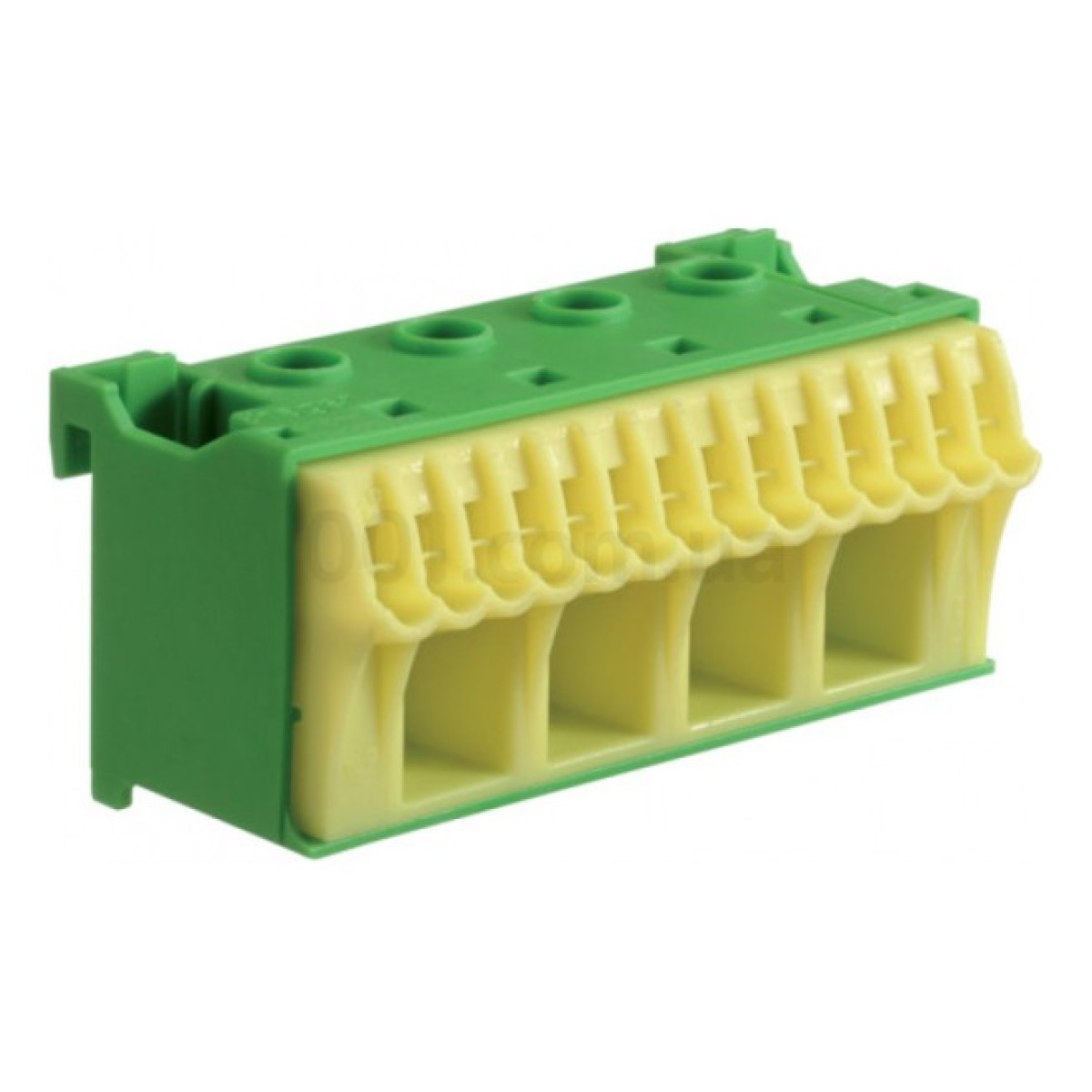

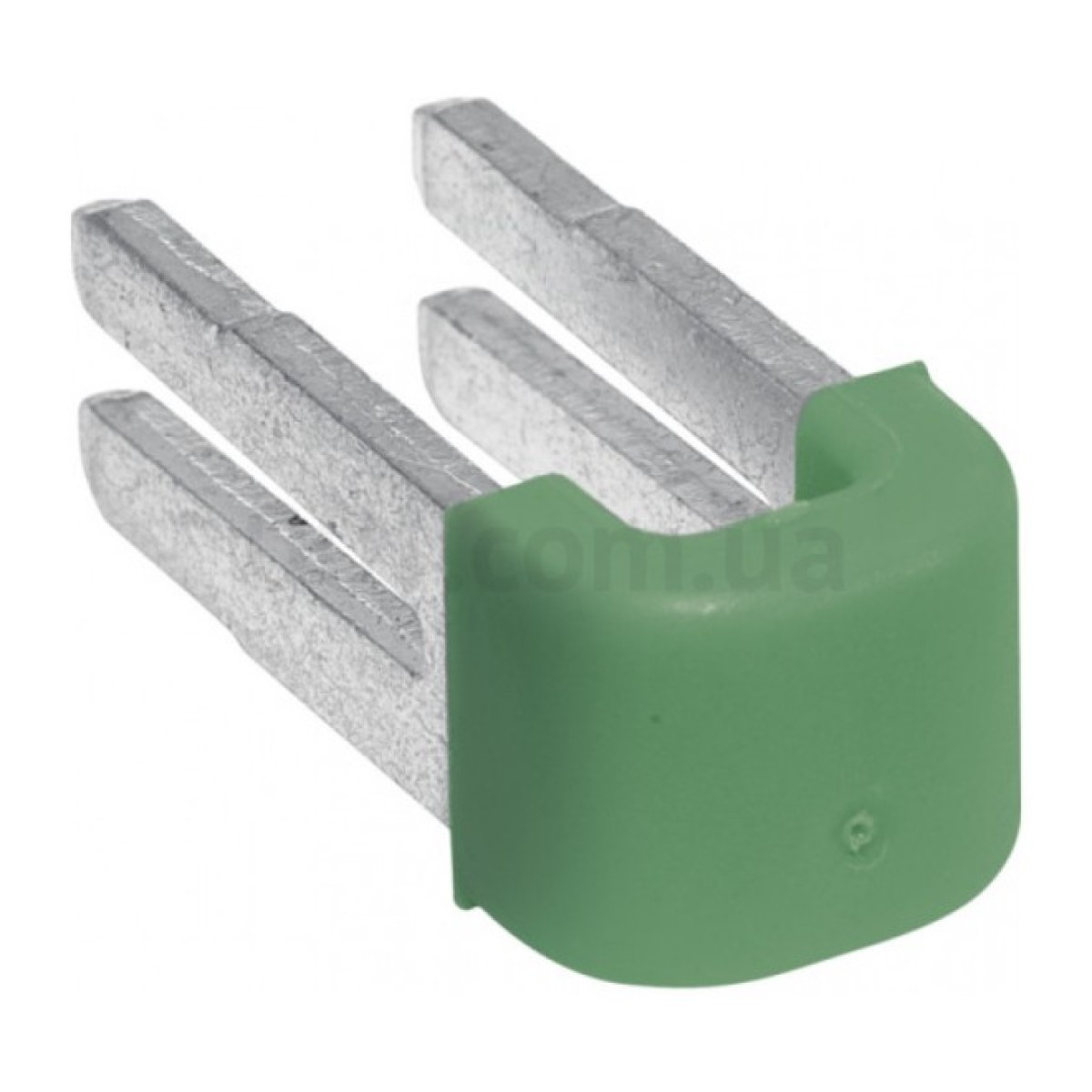

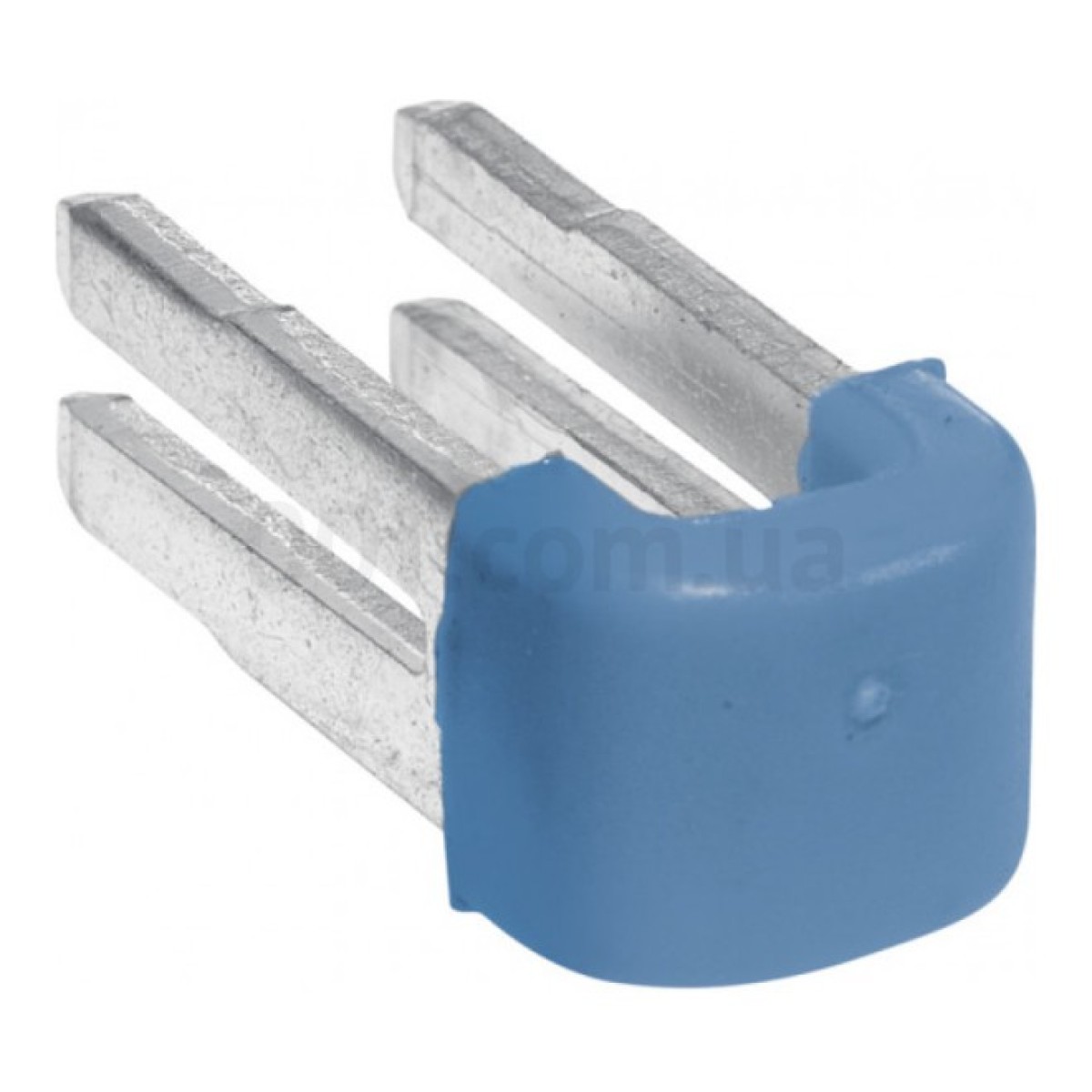

Примечание: нулевая шина голубого цвета обычно используется для нейтрали, а вот шины заземления — как правило, желтые или зеленые.
