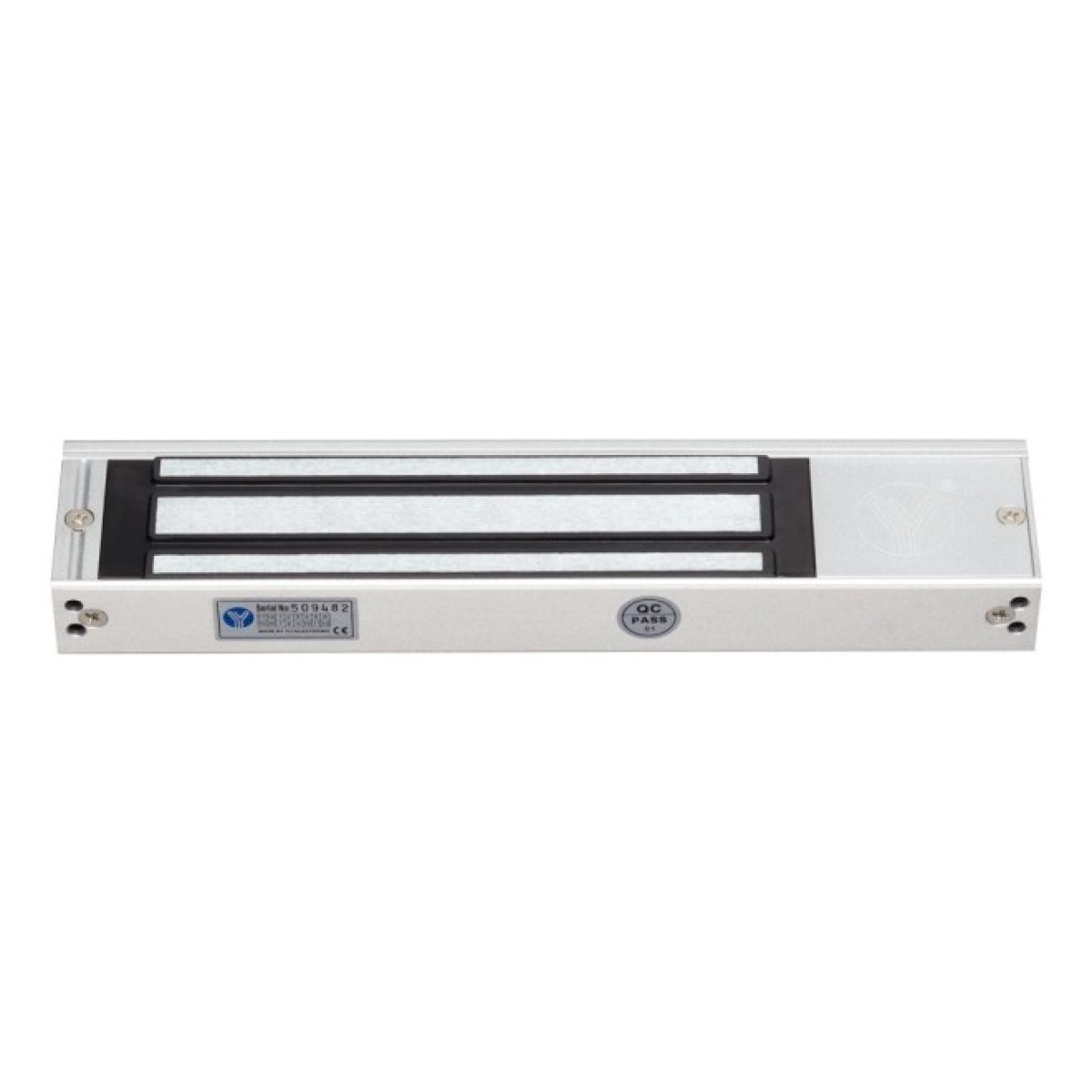

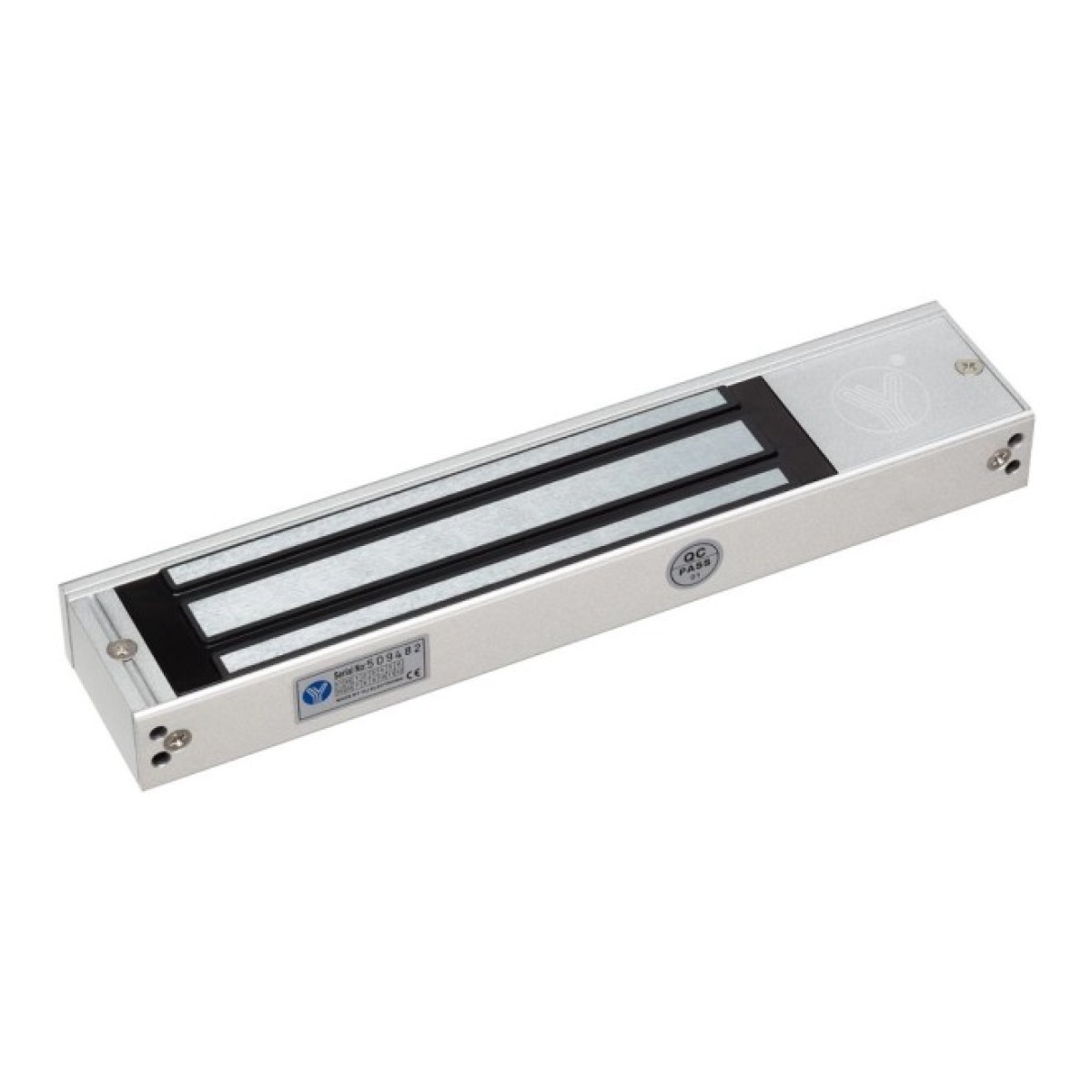

Электромагнитный замок YM-350N для контроля доступа

YM-350N – накладной электромагнитный замок с силой удержания до 350 кг на разрыв.
Компания-производитель Yli Electronic.
Предназначен для внутренней установки на металлические, пластиковые, металлопластиковые, деревянные двери.

ЧТО ТАКОЕ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

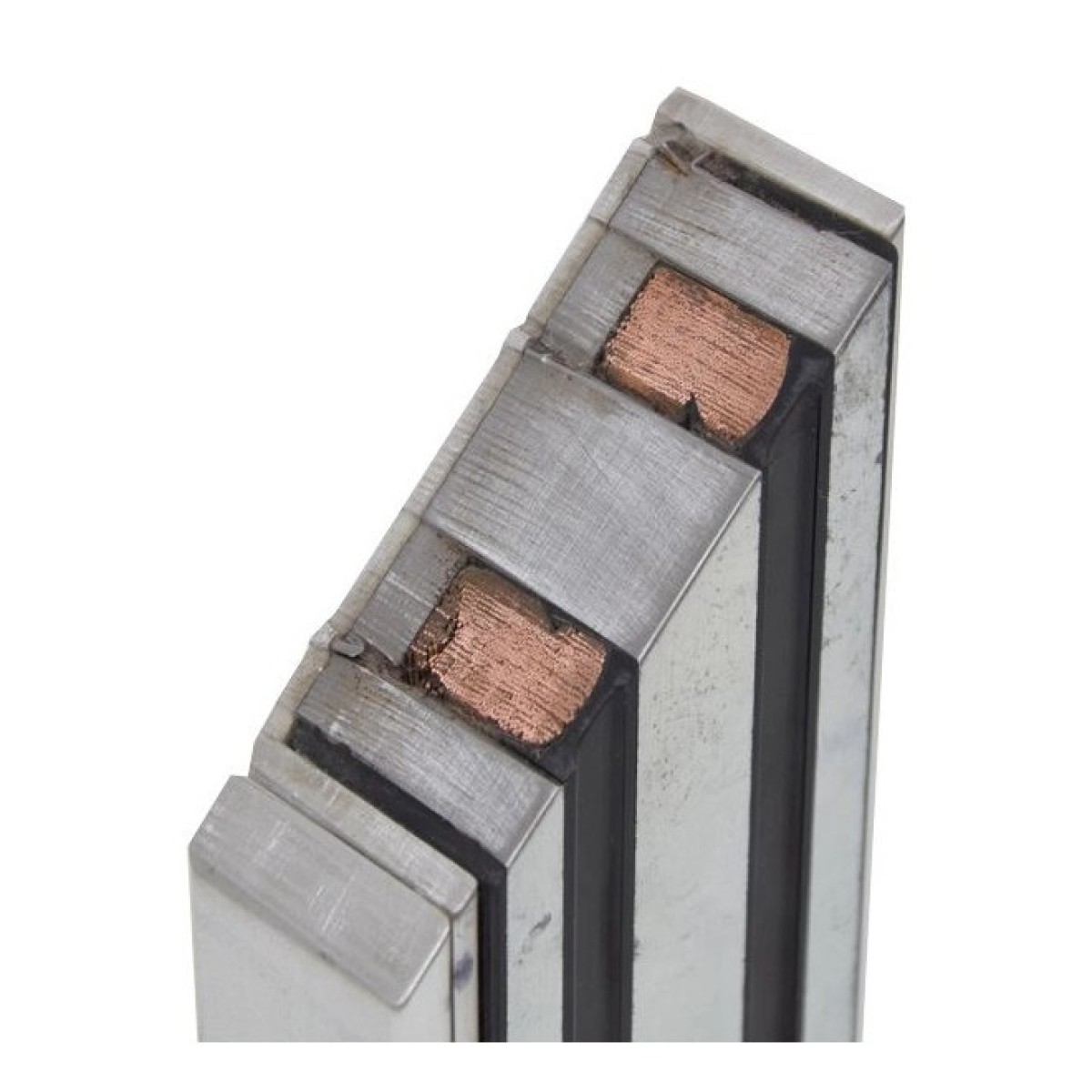

Магнитный или электромагнитный замок – устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и ответной планки из металла с высокой магнитной проницаемостью.

КАК РАБОТАЕТ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК YM-350N

Электромагнитный замок устанавливается на дверную коробку, ответная планка – на дверь. При подаче питания (DC12V/DC24V) – замок примагничивает ответную планку, надежно запирая дверь. При отсутствии питания – замок открывается, что соответствует требованиям противопожарной безопасности.
Для компенсации хлопка при закрытии двери, на ответной планке предусмотрена резиновая прокладка.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Электромагнитные замки используются в качестве исполнительных устройств в системах контроля и управления доступа (СКУД). Чаще всего устанавливаются на входные двери в подъездах, офисах, банках, бизнес центрах и др. помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-350N

Сила удержания: 350 кг
Материал корпуса: анодированный алюминий
Материал ответной части: цинк
Питание: DC12V | DC24V (переключается перемычкой на замке)
Потребление: 12V/500mA | 24V/250mA
Размеры:

замок с крепежной планкой: 260x57.7x29.6мм;
ответная планка: 190х45х13мм

КОМПЛЕКТАЦИЯ YM-350N

электромагнитный замок с крепежной планкой
ответная часть
крепежный комплект
монтажный стикер с разметкой
инструкция

УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА

ОТВЕТНАЯ ПЛАНКА

• Наклейте трафарет в месте установки ответной части на двери;
• С наружной части двери просверлите отверстие d=16мм (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия d=8мм в внутренней стороны двери для фиксации ответной планки;
• Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа
ВАЖНО! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для правильного и свободного примагничивания к замку.

КРЕПЕЖНАЯ ПЛАНКА ЗАМКА

• Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта

ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

• Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

• Подключите электромагнитный замок к питанию:

(+) к красному проводу;
(-) к чёрному

СОВМЕСТИМОСТЬ

Электромагнитный замок YM-350N совместим с кодовыми клавиатурами, считывателями, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов и другими устройствами систем контроля доступа.
