Электроригельный замок YB-500H(LED) накладной для системы контроля доступа

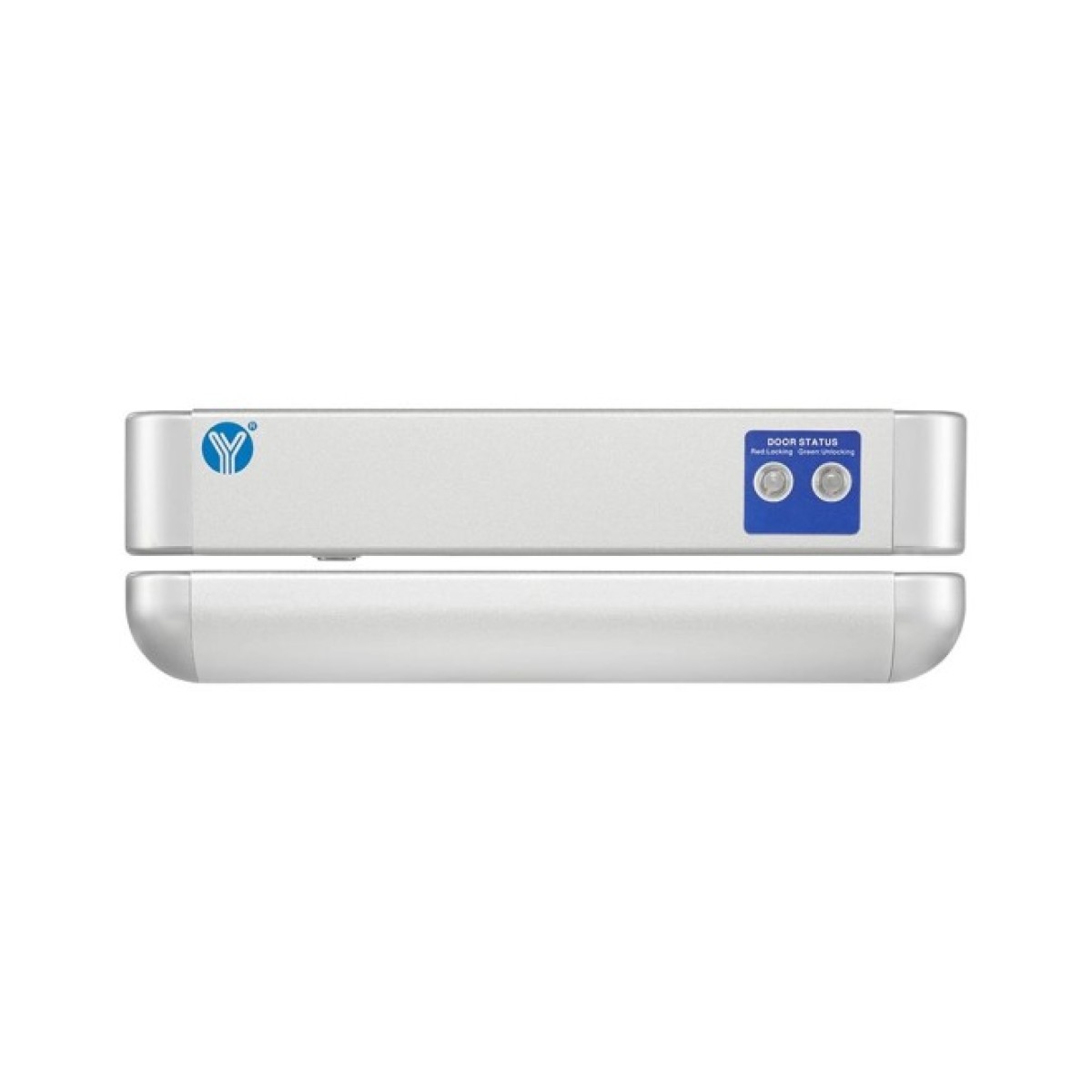

YB-500H(LED) – накладной электроригельный замок для системы контроля доступа.

Бренд Yli Electronic.

Электроригельный замок предназначен для установки внутри помещения на узкие двери. Подходит для металлических, пластиковых, металлопластиковых и деревянных дверей.
Оснащен встроенным таймером задержки закрывания 0 | 3 | 6 | или 9 сек. (переключается перемычками на замке).

ЧТО ТАКОЕ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

Электроригельный замок – устройство для запирания дверей, управление которым происходит посредством электропитания. Запирание двери осуществляется выдвижным ригелем (металлический стержень), входящим в ответную часть.

КАК РАБОТАЕТ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК YB-500H(LED)

Во время закрытия двери, встроенный в замок геркон реагирует на магнит в ответной планке, и замыкает контакт соленоида, выдвигающего ригель.
В случае отключения электропитания замок находится в открытом состоянии (ригель задвинут).
Открывается замок управляющим контактом (оранжевый провод).

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

В автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и любых других помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500H(LED)

• Тип замка: электроригельный
• Тип установки: накладной
• Таймер задержки: 0 | 3 | 6 | 9 сек.
• Выходы: NO/COM (датчик состояния двери)
• Без питания: открыт
• Питание: 12V
• Потребление: 1000мА (рабочее) | 180мА (режим ожидания)
• Встроенный индикатор состояния двери
• Размеры:
  • замок: 267х45х38 мм
  • ответная планка: 204х30х35 мм

КОМПЛЕКТАЦИЯ

• электроригельный замок
• ответная планка
• монтажный комплект
• инструкция

УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500H(LED)

1. Настройте таймер задержки (переключается перемычками на замке).
2. Просверлите отверстия в дверной раме для шурупов и закрепите замок.
3. Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм.
4. Согласно инструкции подключения, подсоедините электроригельный замок YB-500H(LED) к питанию и управляющим устройствам системы контроля доступа.

СОВМЕСТИМОСТЬ

Электроригельный замок YB-500H(LED) совместим с кодовыми клавиатурами, считывателями, радиоконтроллерами, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов или другими устройствами систем контроля доступа.
