Кнопка выхода с ключом Yli Electronic YKS-850LM для системы контроля доступа

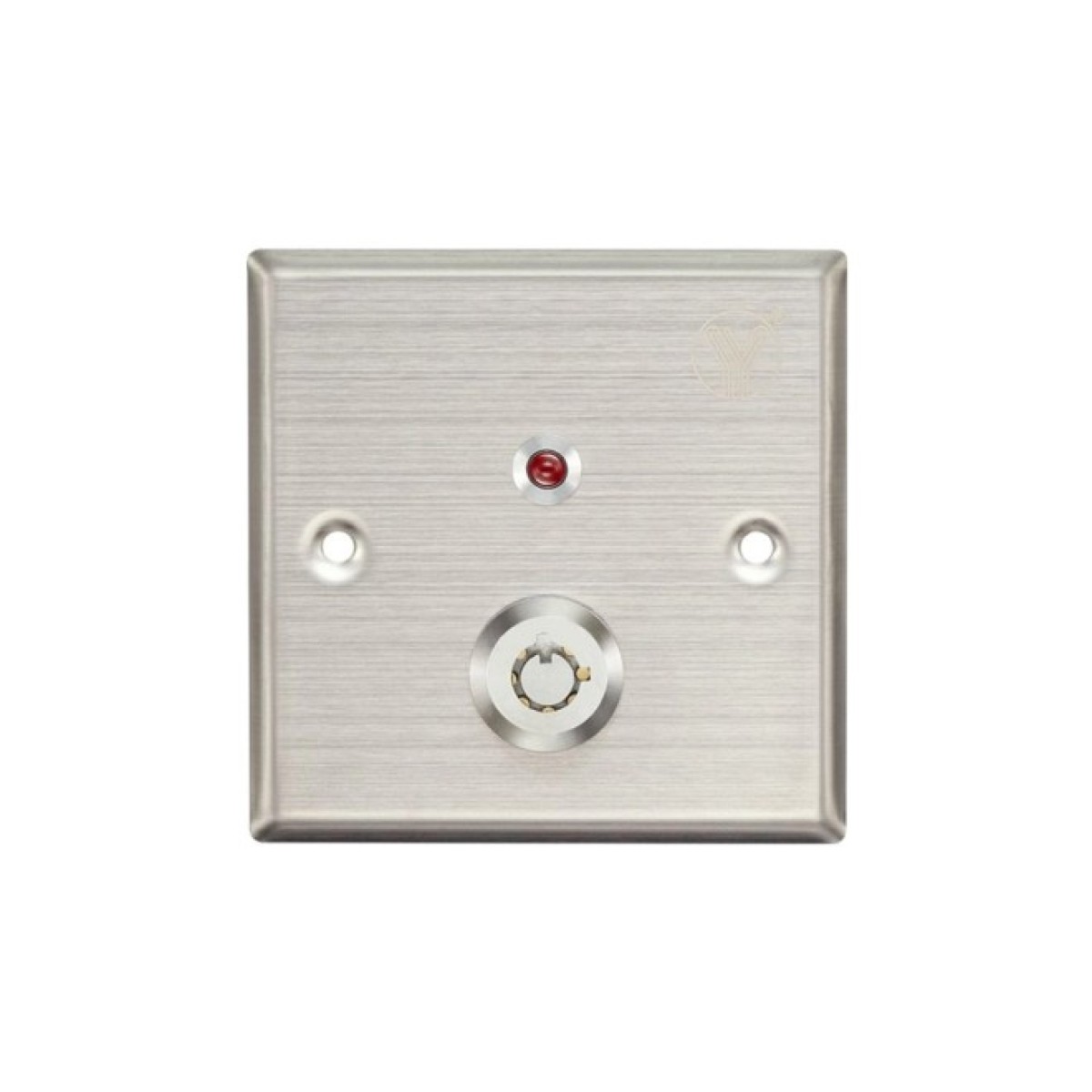

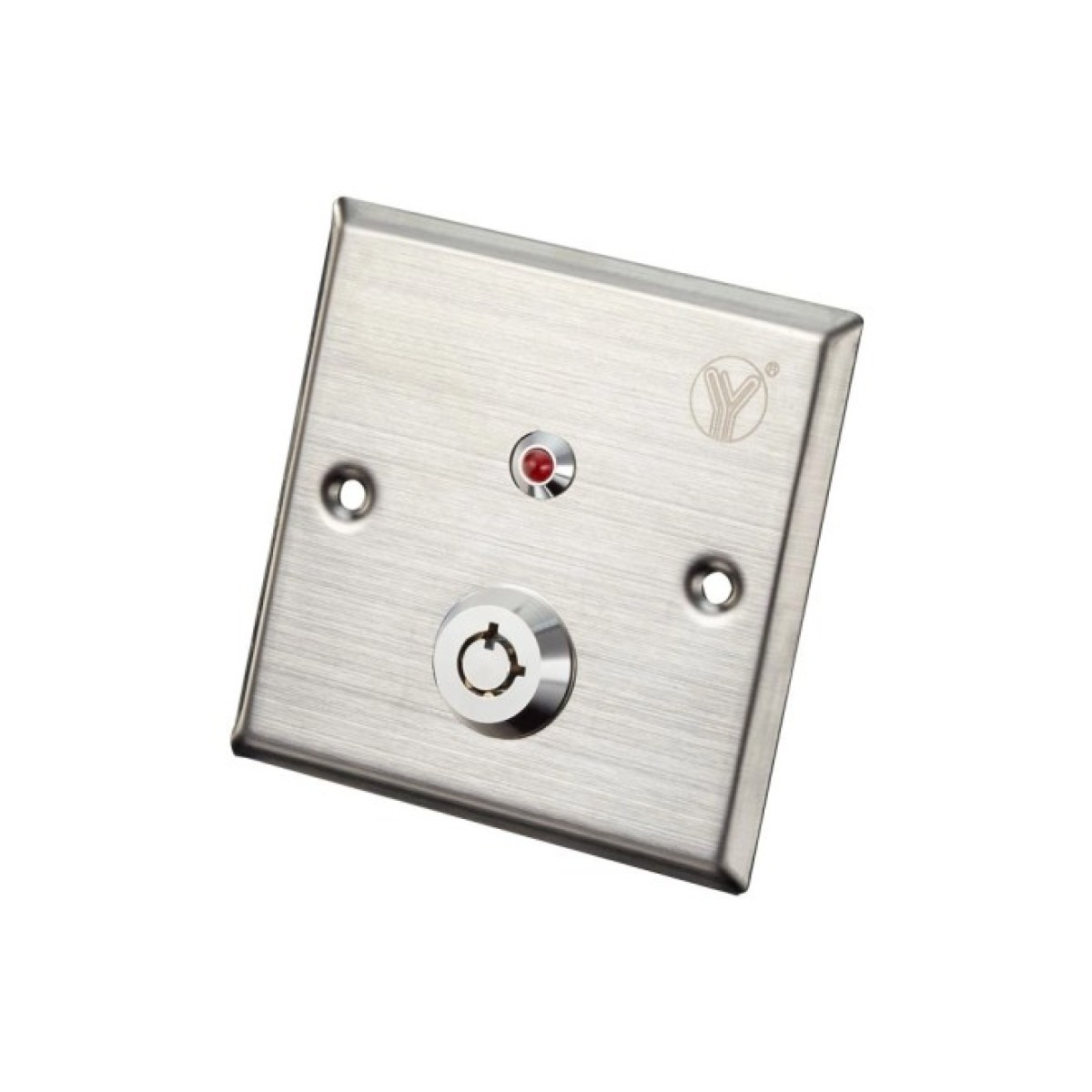

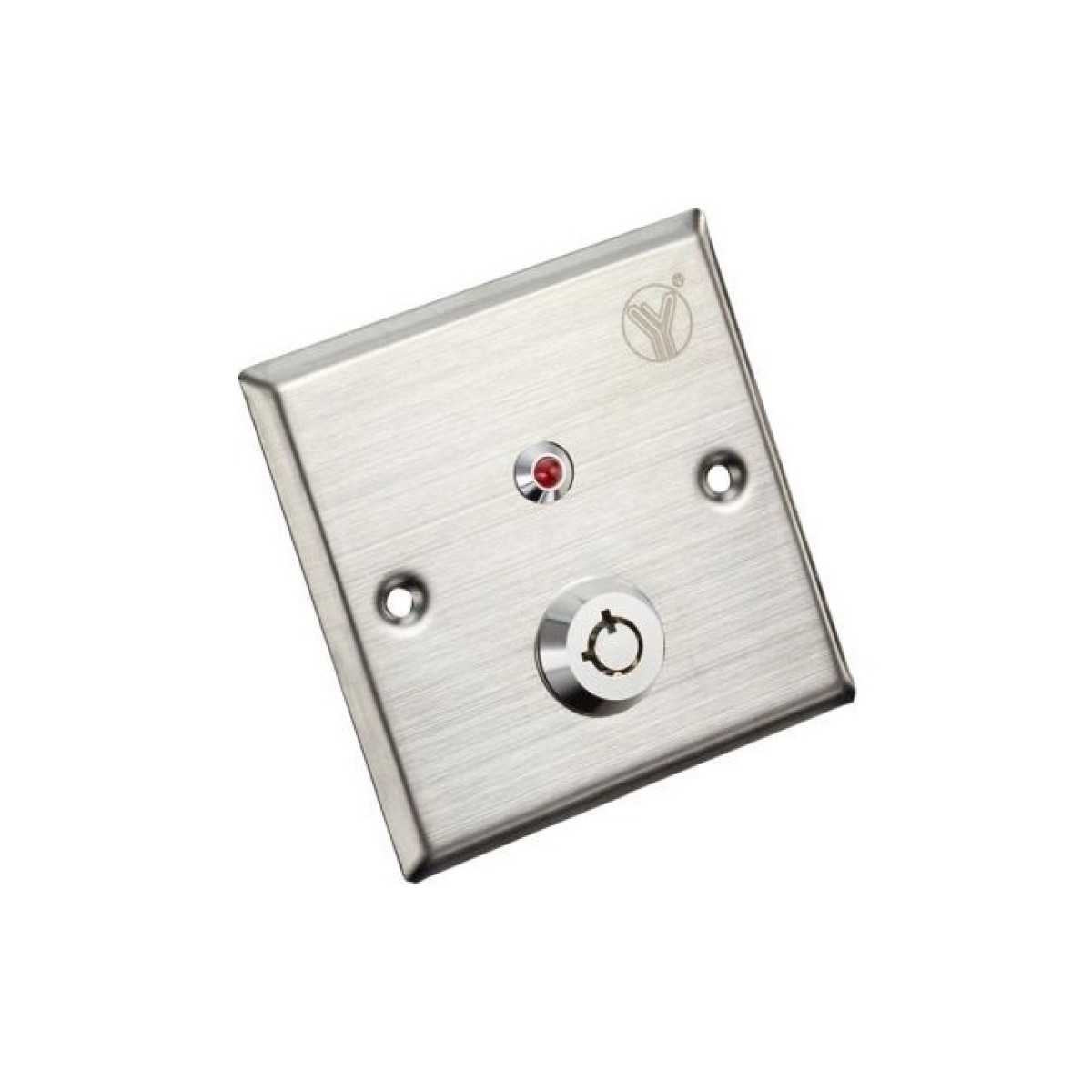

Кнопка выхода с ключом Yli Electronic YKS-850LM — это устройство с ключом и светодиодной подсветкой для врезного монтажа и установки в различных местах массового прохода людей. Это идеальное решение для использования в офисах, бизнес-центрах, элитных жилых комплексах и других объектах. Его лицевая планка из нержавеющей стали обеспечивает элегантный внешний вид. Он имеет два состояния, то есть создает соединение NO / COM или NC / COM. Устройство оснащено двухцветным (красный и зеленый) светодиодным индикатором положения, а для защиты от несанкционированного демонтажа обеспечивается тамперным выключателем. В комплект поставки входят 2 ключа и пружина для тамперного выключателя. Ключи, поставляемые в комплекте, являются единственным средством доступа к кнопке.

На задней стороне выключателя расположена электроника устройства и соответствующая клеммная колодка. Напряжение питания светодиода (12 В постоянного тока) должно быть подключено к краю клеммной колодки (2 клеммы) с правильной полярностью. Ниже (слева) рядом с ними – неиспользуемая клемма, за которой следуют клеммы выходов NC, COM и NO переключателя. NO/COM замыкается, когда замочная скважина находится в вертикальном положении. В горизонтальном положении происходит короткое замыкание между NC и COM. Последние 2 клеммы являются контактами выключателя вскрытия. Они имеют короткое замыкание при нажатии тампера

Характеристики:

• Тип кнопки: микропереключатель
• Количество переключателей: 1
• Монтаж: врезной
• Нагрузочная способность: 4A/125VAC или 3A/36VDC
• Работа: 3 провода NO/NC
• Тип подключения: NO/NC/COM
• Тип контакта: бистабильный
• Количество состояний: 2
• Материал: матовая нержавеющая сталь
• Обратная связь: LED, тампер
• Светодиод типа: двухцветный
• Цвет светодиода: красный/зеленый
• Напряжение питания: 12V DC
• Потребляемый ток: 5-20 мА
• Среда установки: в помещении
• Размеры: 86 x 86 x 32 мм
• Вес: 0,18 кг
• Совместимые рамки/короба: MBB-800B-P, MBB-800B-PM и MBB-811C-M

Комплектация:

• Кнопка выхода Yli Electronic YKS-850LM
• Ключи – 2 шт
• Пружина для тамперного выключателя
• Документация пользователя
