Комплект автоматического открытия убежища Refuge-kit 004

Refuge-kit 004 - комплект открытия убежища, который позволяет автоматизировать вход во время воздушной тревоги. В случае необходимости Refuge-kit 004 дает возможность удаленно управлять замком. Комплект построен на базе такого же оборудования, с помощью которого включается сирена о воздушной опасности. Это проверено и надежно!

Чтобы система работала в автоматическом режиме, то есть дверь в укрытие открывалась сразу же как прозвучал сигнал воздушной тревоги, необходимо дополнительно оплатить 1800 грн - это стоимость за подключение контроллера к серверу СТ фалкон.

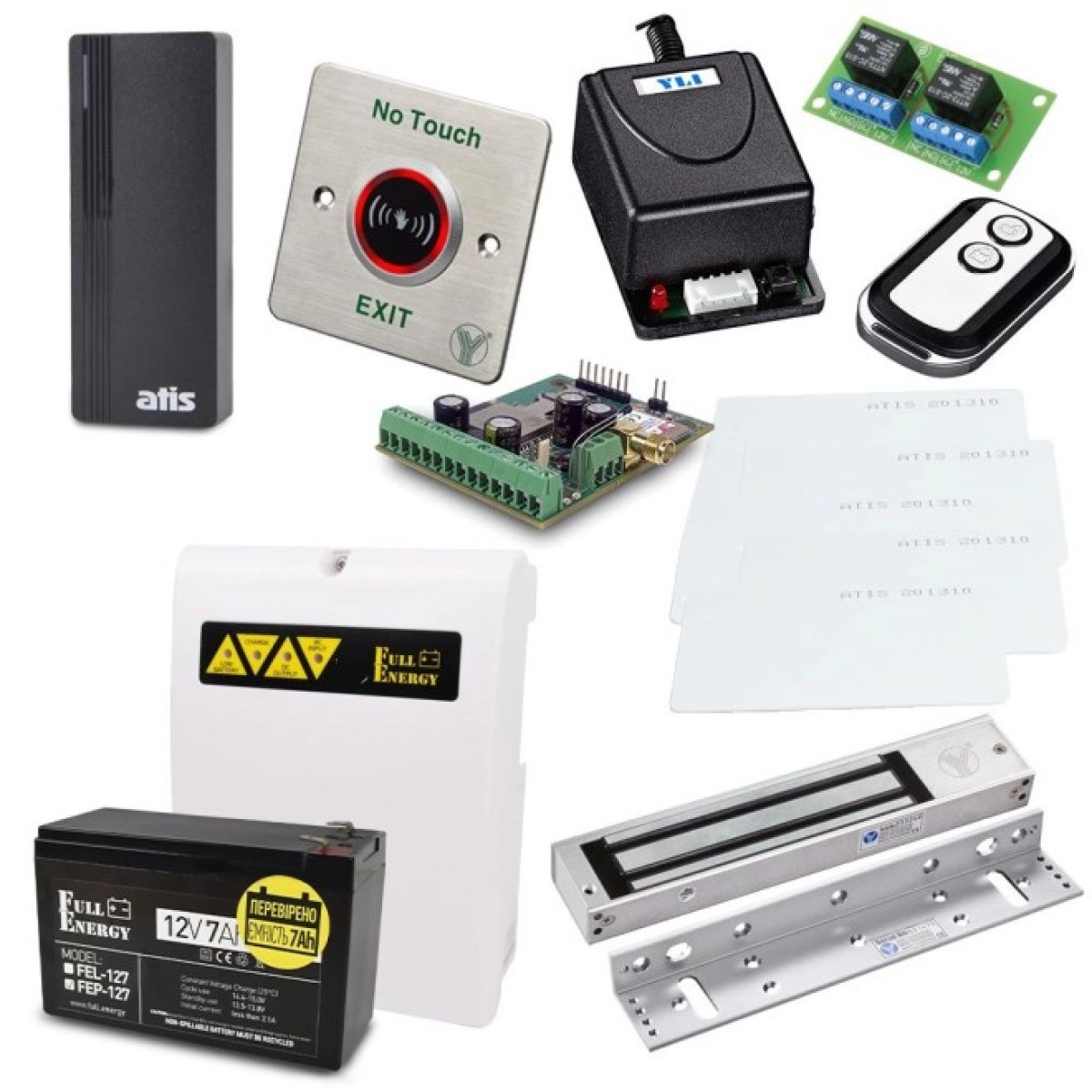

В состав комплекта входят:

• контроллер OKO-GSC4W с адаптированным ПО для дистанционного (централизованного) управления системами оповещения
• блок бесперебойного питания Full Energy BBGP-123
• аккумулятор 12В 7 Ач для ИБП Full Energy FEP-127
• кнопка выхода Yli Electronic ISK-841C

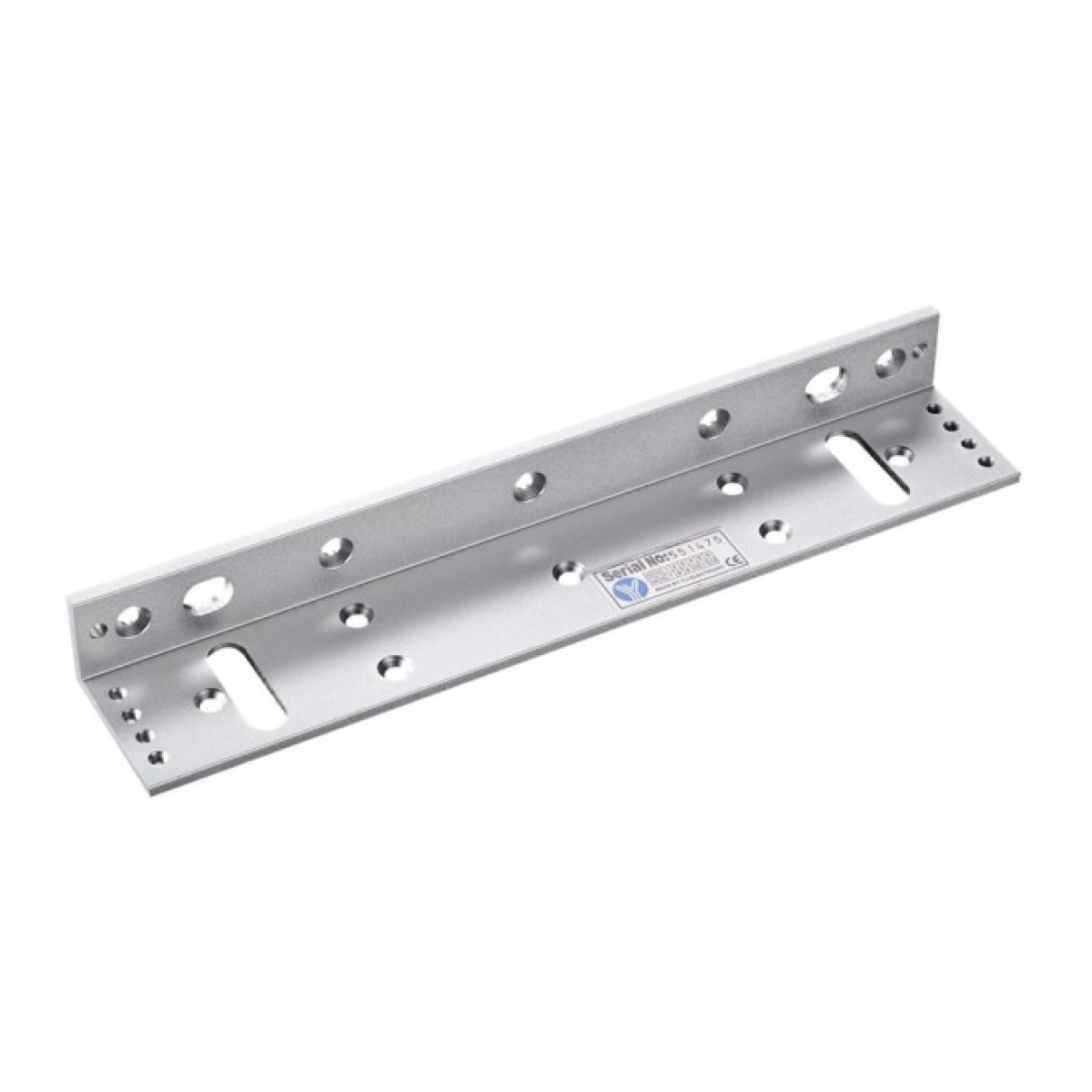

• уголок монтажный MBK-280NL на узкую дверь
• электромагнитный замок YM-280N
• комплект радиоконтроллера Yli Electronic WBK-400-1-12
• контроллер со встроенным считывателем EM-Marine влагозащищенный ATIS ACPR-07 EM-W (black)
• карточка EM-06(Print) (5 шт.)
• плата BS - 2

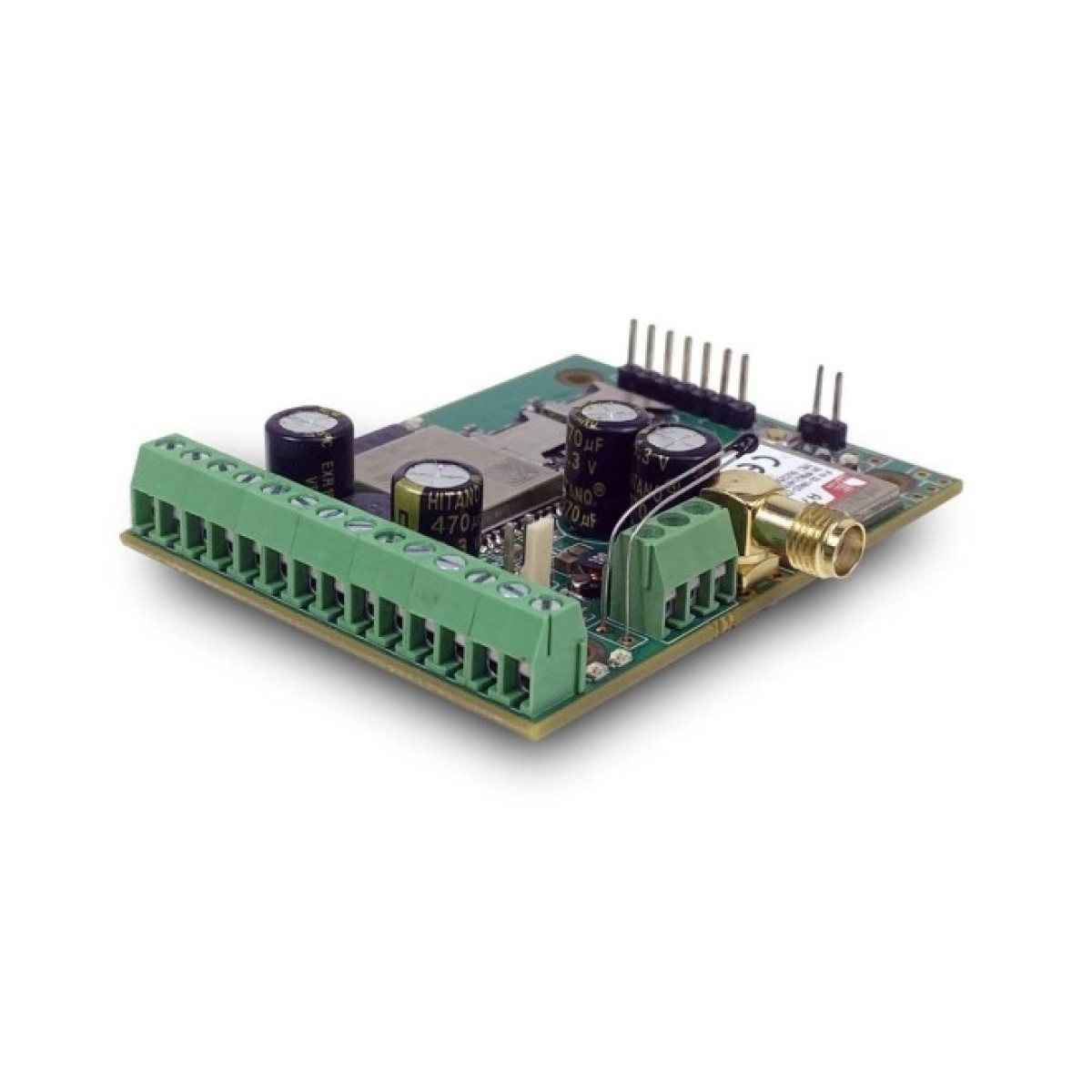

Характеристики контроллера OKO-GSC4W

Управление производится с помощью программы Online_sw, и/или DTMF командами, SMS. Доступны два канала управления с разными режимами работы:

• бистабильный
• импульсный одноразовый (длина 2, 8, 30 секунд, 2 и 4 минуты)
• меандр, или многократный импульсный: активность/неактивность на запрограммированное время в течение времени активности сирены - для увеличения внимания при работе сирен типа С-28, С-40
• импульс включения и после запрограммированного времени - импульс отключения: для систем оповещения с аудиозаписью

Вход ручного открытия и вход ручной блокировки двери.

Вход для контроля состояния двери.

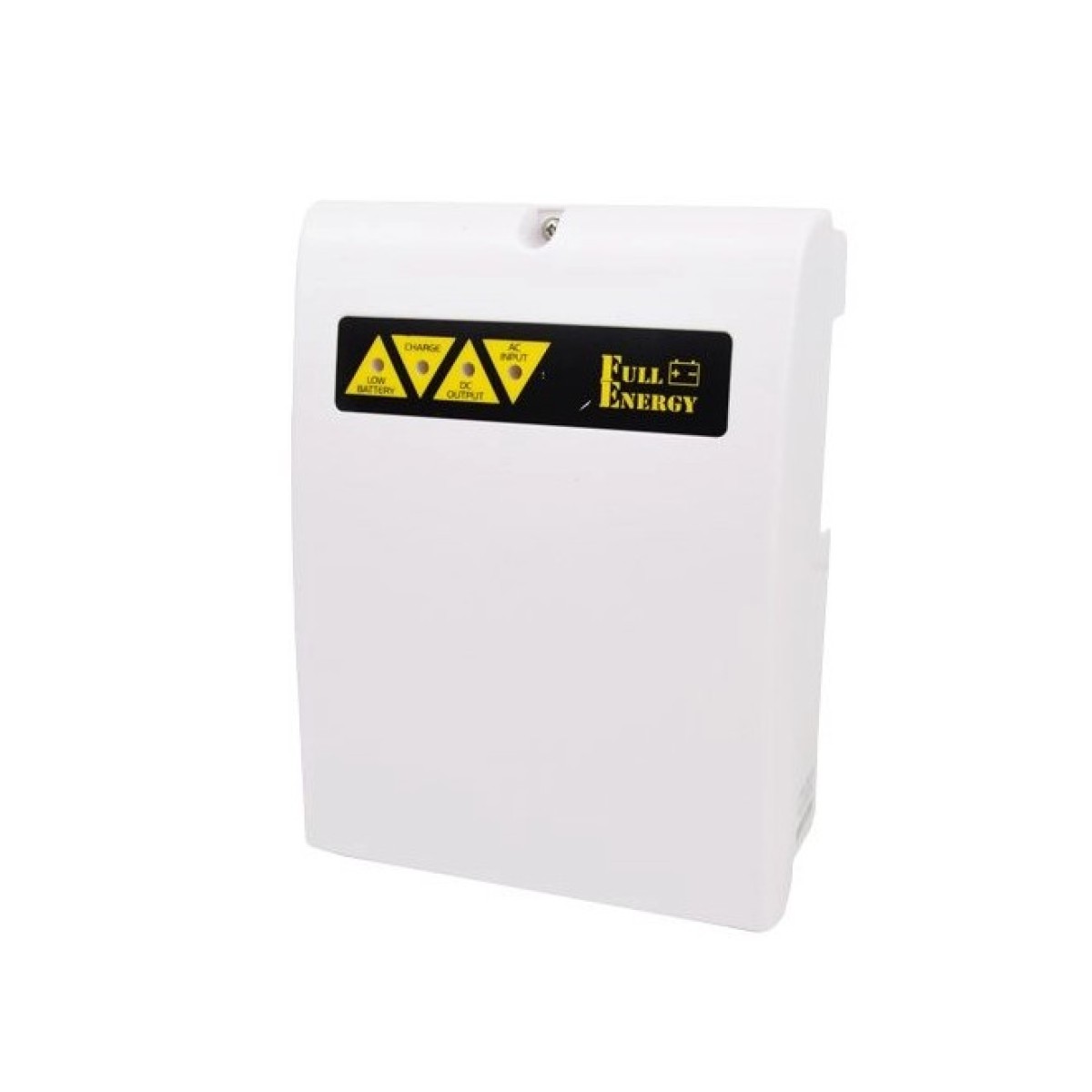

Характеристики блока бесперебойного питания

• Тип блока питания: импульсный, одноканальный
• Выход: DC 12-14 В / 3 А, клеммник
• Вход: АС 100-240 В / 50-60 Гц, клеммник
• Корпус: пластиковый с крышкой
• Размеры: 210 x 155 x 90 мм

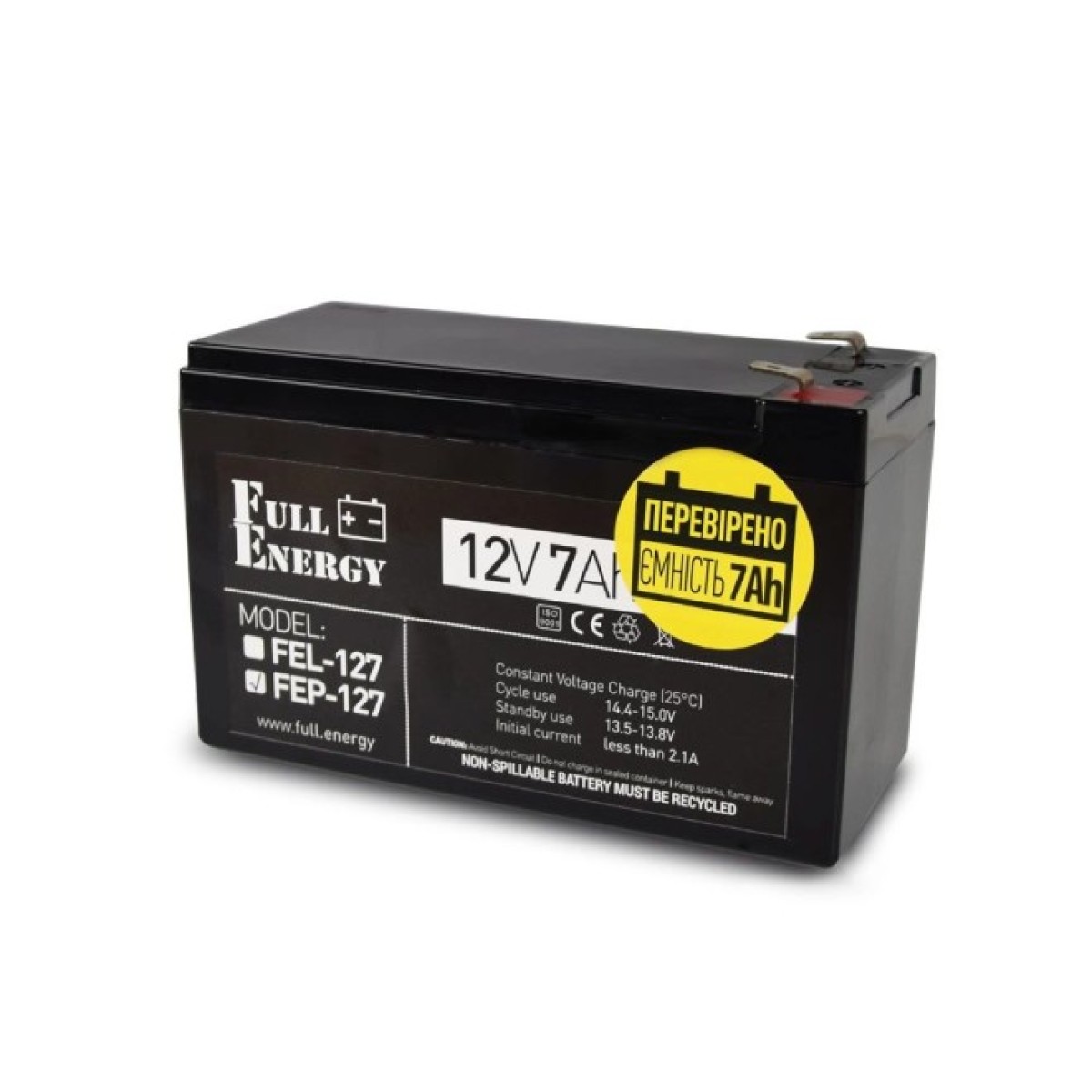

Характеристики аккумулятора

• Тип АКБ: AGM
• Выходное напряжение: 12 В
• Емкость аккумулятора: 7 Ач
• Размеры: 150 х 93 х 64 мм
• Вес: 2.017 кг

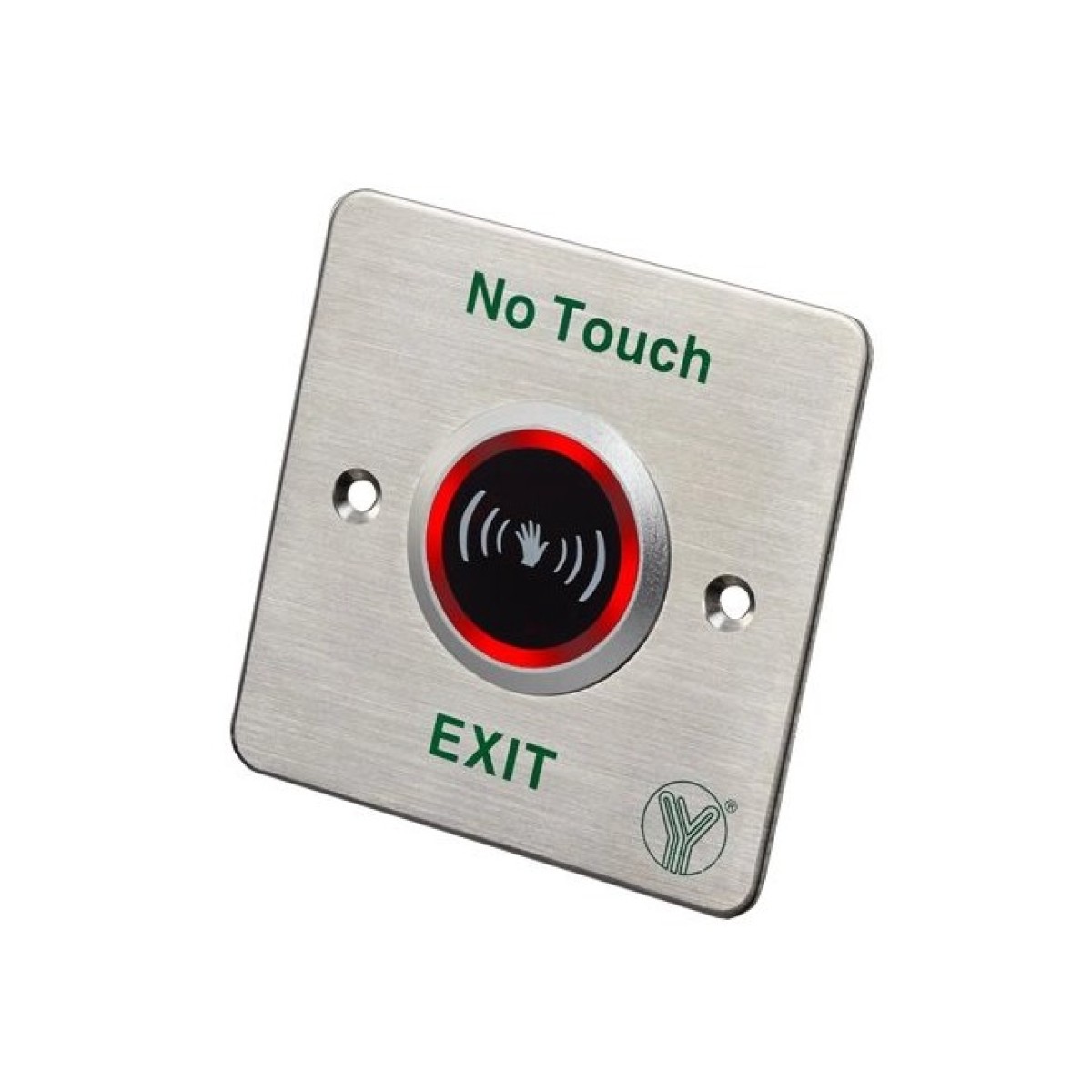

Характеристики кнопки выхода

• Тип установки: врезная
• Способ нажатия: бесконтактный
• Контакты: NO/NC/COM
• Максимальный ток нагрузки: 1 А
• Материал: сталь нержавеющая
• Цвет: серебро
• Рабочая температура: -30 ~ +50°C
• Размеры: 86 х 86 х 25.7 мм
• Вес: 29 г

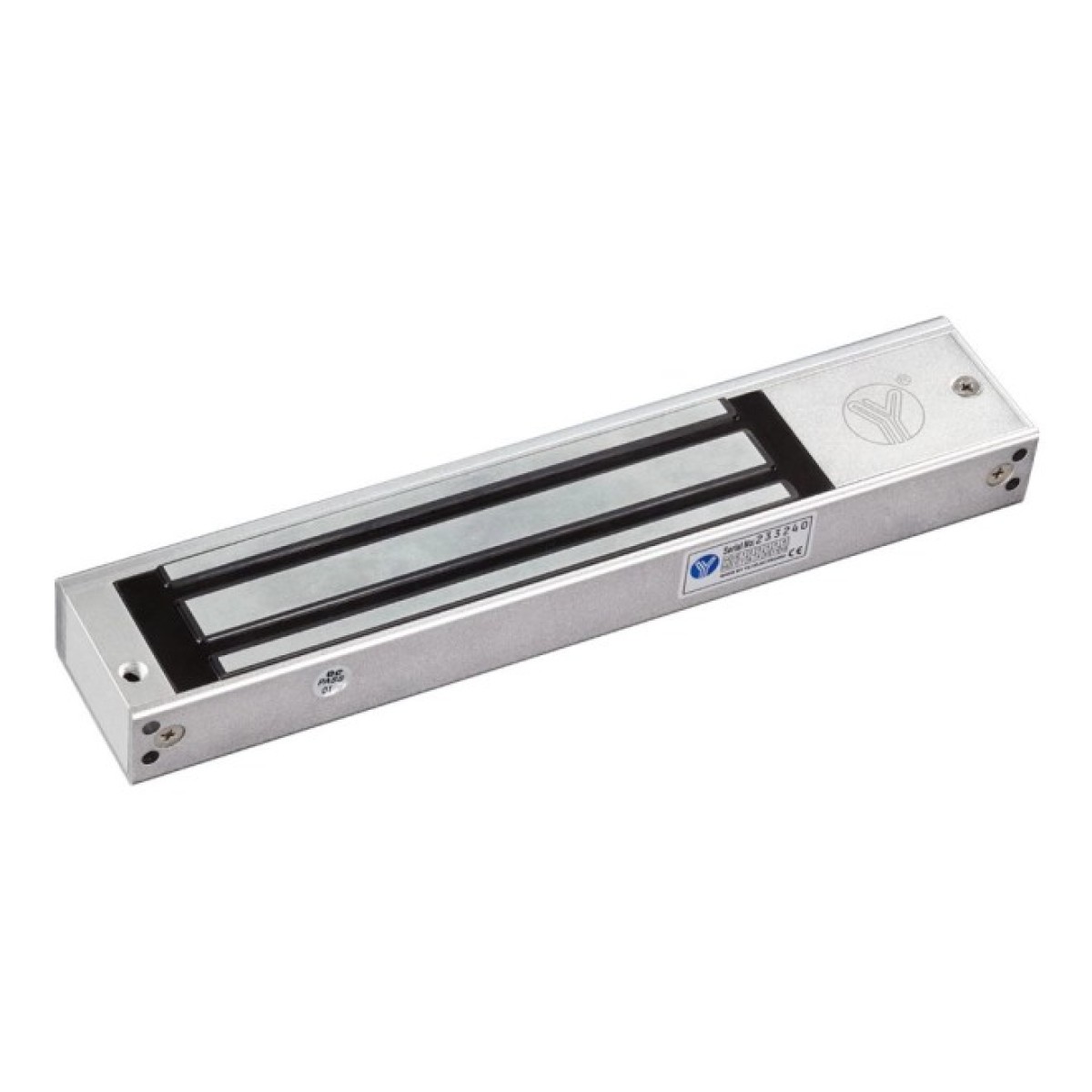

Характеристики замка:

• Сила удержания: 280 кг
• Материал корпуса: анодированный алюминий
• Материал ответной части: цинк
• Питание: DC12V | DC24V (переключается перемычкой на замке)
• Потребление: 12V/520mA | 24V/260mA
• Размеры: замок с крепежной планкой - 250 х 47.8 х 27.9 мм; ответная планка 180 х 38.8 х 13 мм

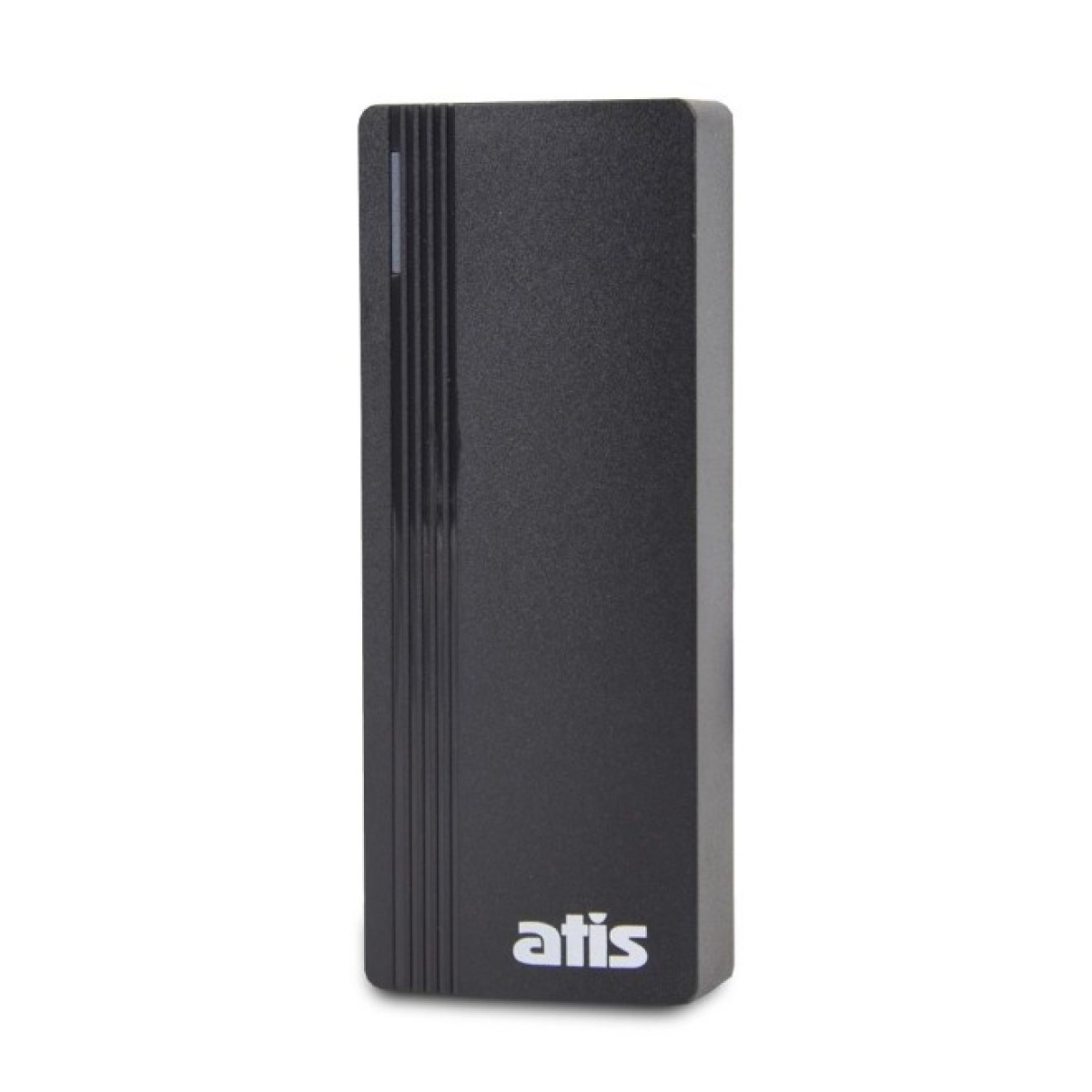

Характеристики контроллера со встроенным считывателем

• Тип подключения: проводное
• Тип карт / брелков: EM-Marine 125 кГц
• Объем памяти: 2000 идентификаторов
• Питание: DC 12-18 В
• Ток потребления: 35 мА
• Материал: пластик
• Размеры: 118 х 46 х 18 мм

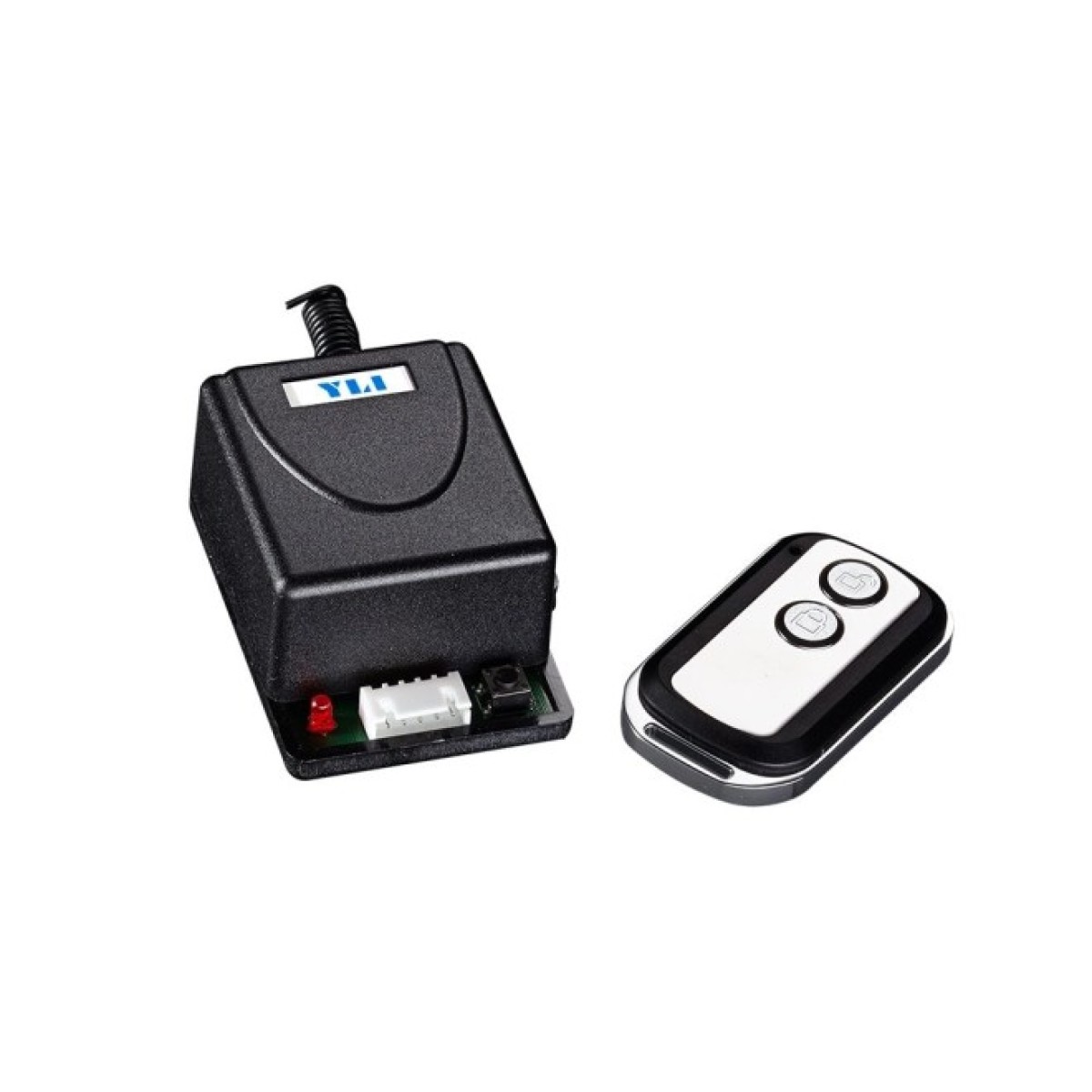

Характеристики комплекта радиоконтроллера

• Дальность действия: 50 м
• Частота передачи: 433.92MHZ
• Питание: DC12V/12mA
• Выходы: NO/NC/COM
• Тип батарейки в брелок: 27 А
• Размеры: 60 x 42 x 28 мм

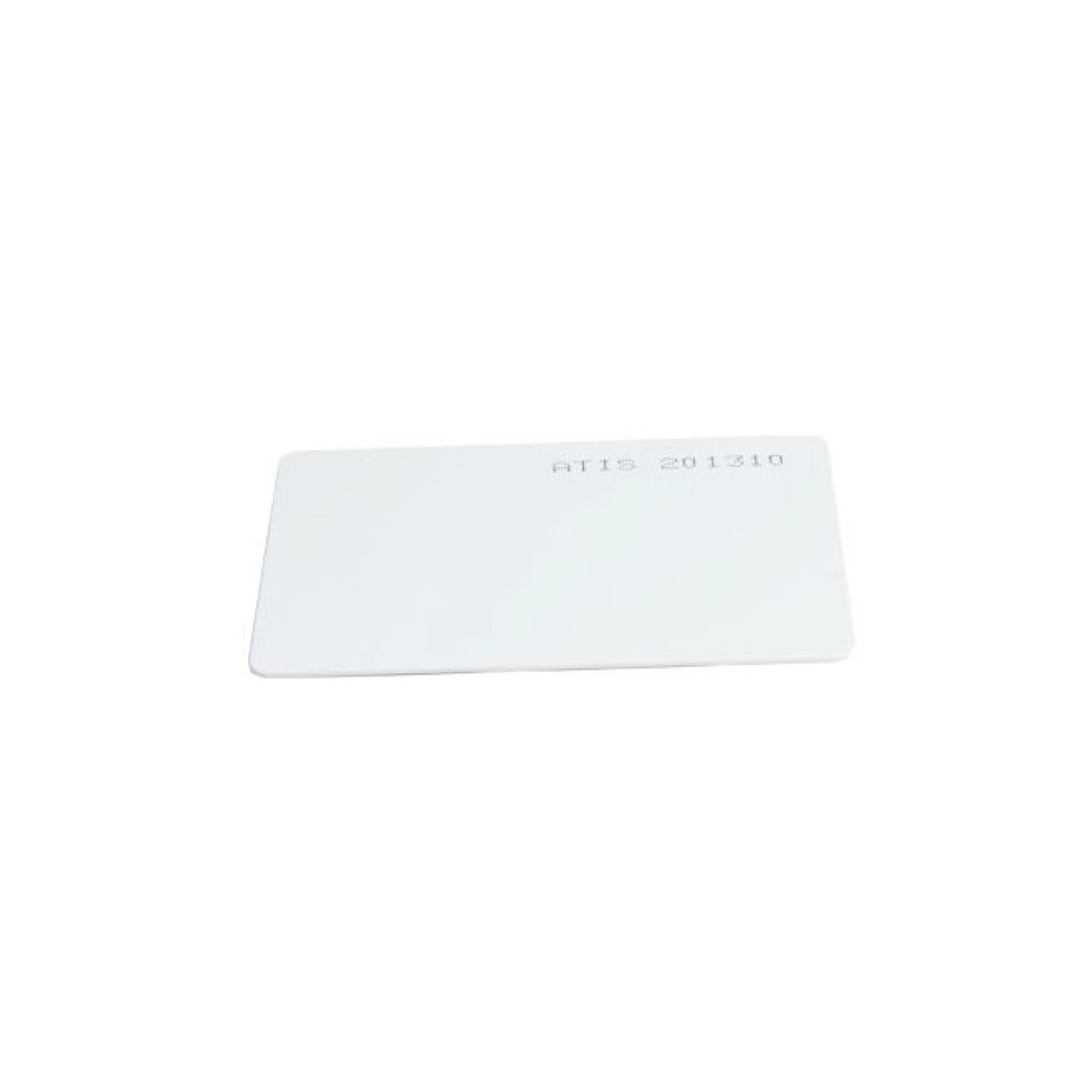

Характеристики карти

• Тип: EM-Marine 125 кГц
• ISO стандарт
• Толщина - 0.8 мм

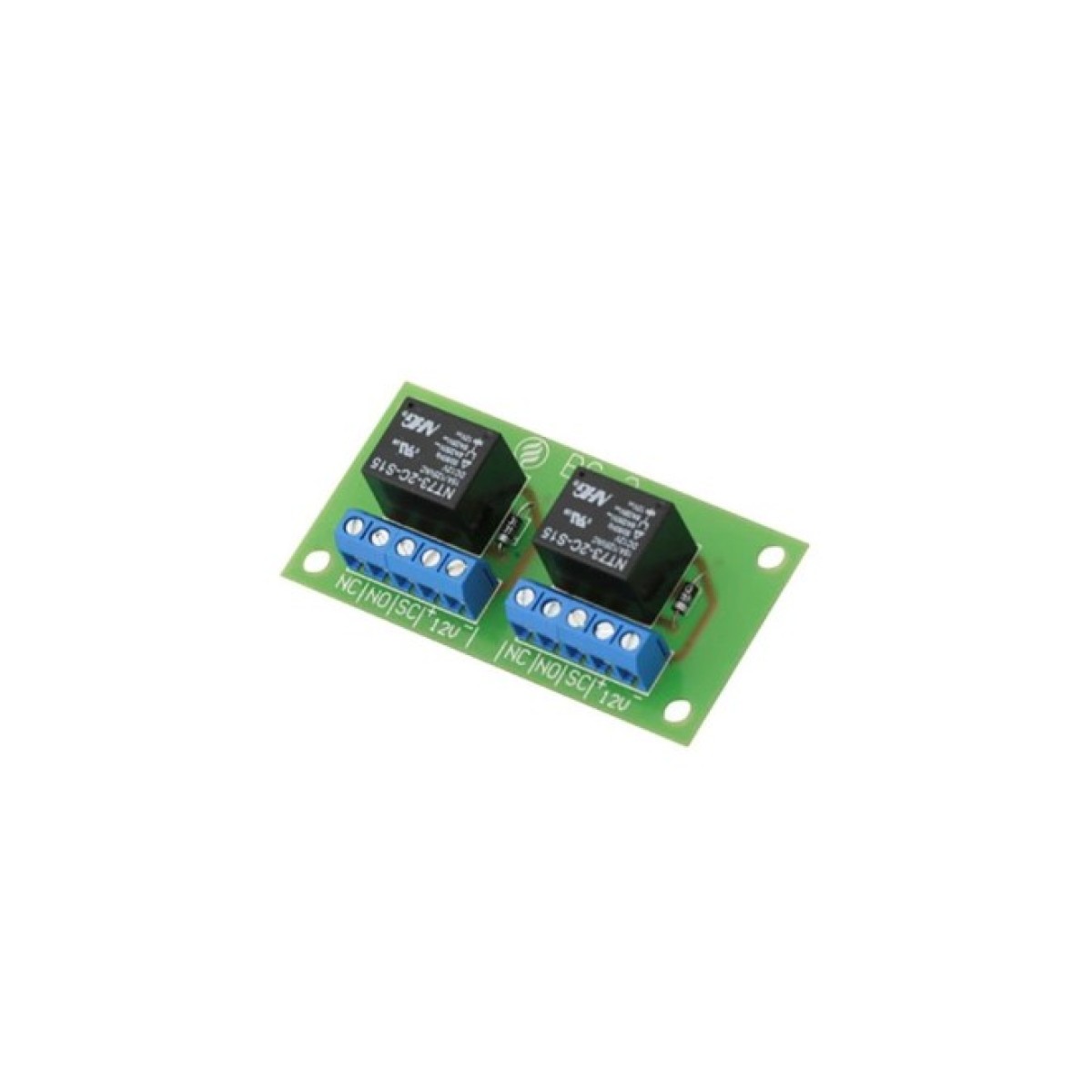

Характеристики платы BS - 2

Адаптер предназначен для управления различными исполнительными устройствами (например свето-звуковыми оповещателями и т.п.). Адаптер позволяет согласовать маломощное устройство управления (например релейный выход приборов приёмно-контрольных, типа “открытый коллектор”) с мощной нагрузкой. Адаптер также обеспечивает гальваническую развязку между устройством управления и нагрузкой.

Адаптер содержит два независимых канала выполненых по одной схеме.

Основные параметры:

·        используется реле с одной группой переключаемых контактов;

·        разрешается коммутация электрических нагрузок постоянного и переменного тока;

·        напряжение срабатывания реле – 12В;

·        ток срабатывания реле, не более – 40 мА;

·        максимальный коммутируемый ток:

при активной нагрузке (на постоянном напряжении = 28В) – 12А;

при активной нагрузке (на переменном напряжении =  250В) – 10А;

при индуктивной нагрузке (на постоянном напряжении = 28В) – 4 А;

при индуктивной нагрузке (на переменном напряжении = 120В) – 4А;

·        сопротивление электрического контакта, не более – 0,1 Ом;

·        обозначения контактов: SC – переключающий контакт;

   NC – нормально замкнутый контакт;

   NO – нормально разомкнутый контакт;

   +12V – контакты обмотки реле.
