Микроскоп для контроля чистоты торцов оптических коннекторов FC, SC, ST, LC (увеличение 400х) Jonard FIM-400

Jonard FIM-400 - ручной микроскоп для проверки чистоты коннекторов FC, SC, ST, LC на оптических патч-кордах и пигтейлах.

FIM-400 имеет 400-кратное увеличение, поворотное колесо для фокусировки, 2,5-миллиметровые и 1,25-миллиметровые адаптеры для использования на большинстве оптоволоконных коннекторов (FC, SC, ST и LC). Ахроматическая линза обеспечивает отличную визуализацию, а встроенные лазерные фильтры увеличивают безопасность оператора (однако микроскопы не предназначены для использования на активных волокнах). Коаксиальная подсветка дает четкий вид поверхности торца волокна.

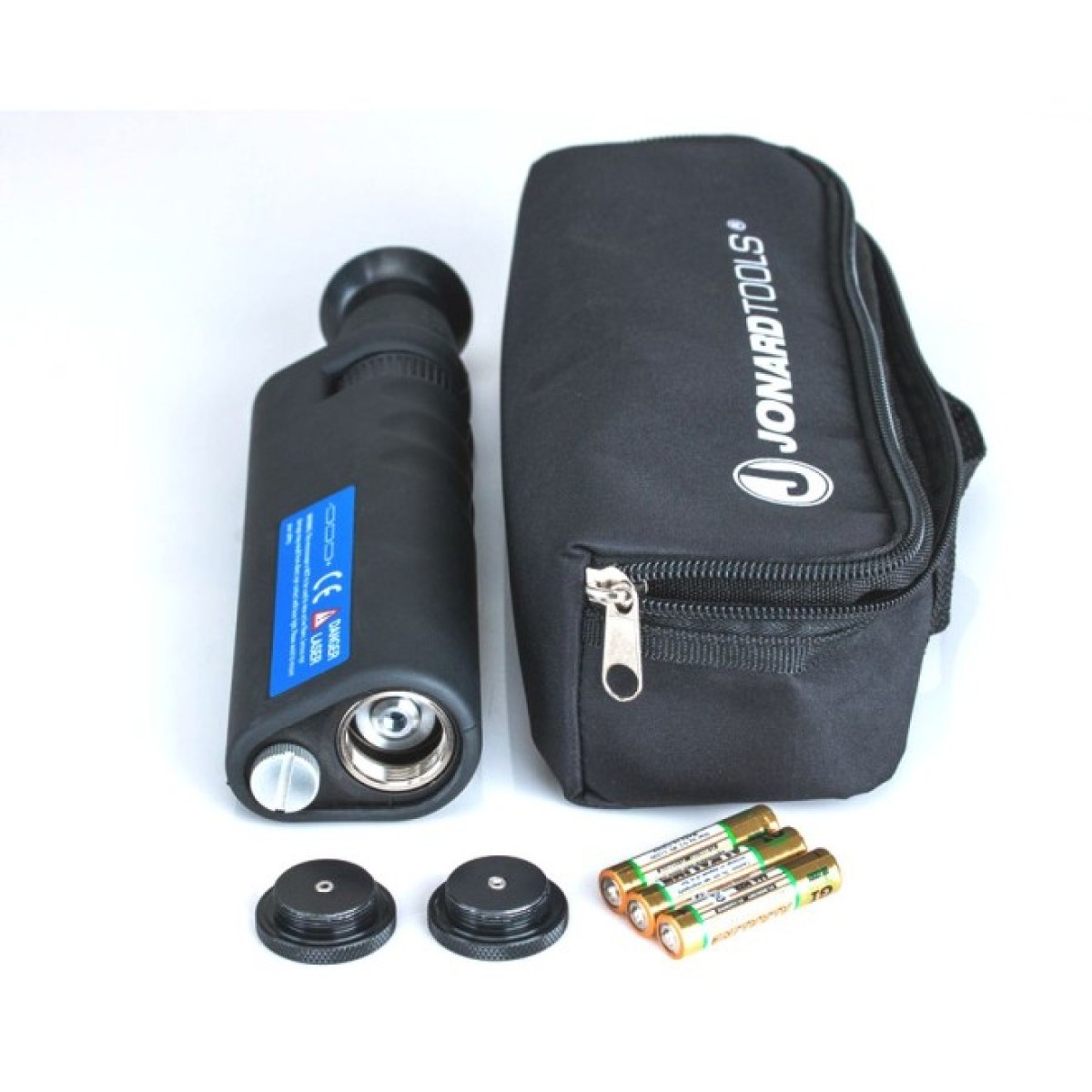

Для подсветки волокна используется энергоэффективный светодиод. Микроскоп имеет прочный прорезиненный корпус, подпальцевые выемки и ремешок для безопасного удержания. Источником питания являются три батареи AAA. Поставляется в нейлоновом прочном чехле.

Характеристики микроскопа для оптических коннекторов Jonard FIM-400:

• Увеличение: 400х кратное
• Осмотр коннекторов на наличие царапин, сколов, дефектов и загрязнений
• Поворотное колесо для ручной фокусировки
• Универсальные адаптеры: 2,5 и 1,25 мм (для коннекторов FC, SC, ST, LC)
• Встроенный фильтр оптического излучения для защиты глаз
• Коаксиальная подсветка, белый светодиод.
• Эргономичная рукоятка с подпальцевыми выемками
• Ремешок для безопасного удержания и нейлоновый чехол в комплекте
• Источник питания: три батареи AAA
• Нейлоновый чехол
• Габариты: 22,86×6,35×5,08 см
• Вес: 576,58 г

Подготовка к работе:

Микроскоп поставляется в полностью собранном виде и требует всего несколько шагов, прежде чем он будет готов к использованию.

1. Достаньте прибор из коробки.
2. Далее следует вставить три батареи «AAA». Открутите крышку отсека для батарей и вставьте элементы питания стороной «-» вверх, соответственно полюс «+» будет направлен вниз (в направлении кнопки включения подсветки). После установки батарей – прикрутите крышку отсека обратно.
3. Если вы приобрели микроскоп волокна с универсальным адаптером, он должен быть на месте, и ваш прибор готов к использованию. Если адаптер поставляется отдельно, просто прикрутите его к прибору.

Использование микроскопа:

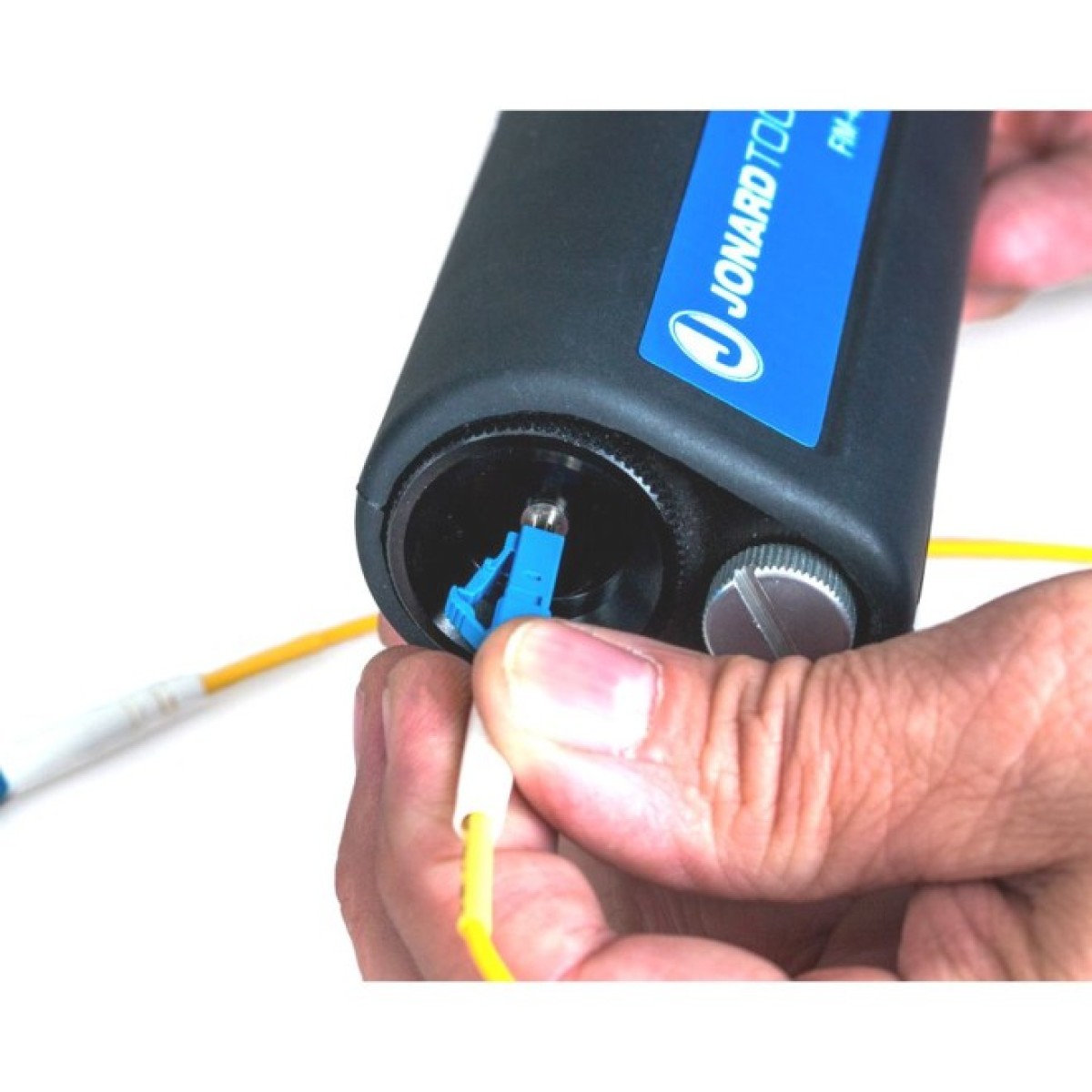

1. Вставьте оптический коннектор в универсальный адаптер до упора. Нет никаких специальных фиксаторов или защелок для удержания коннектора, его фиксация происходит за счет плотного обхвата гильзовой частью универсального адаптера. Коннекторы типа FC, SC и ST совместимы с адаптером 2,5 мм. Для осмотра разъемов LC на микроскоп должен быть установлен адаптер 1,25 мм.
2. Включите подсветку, нажав и удерживая кнопку.
3. Поднесите окуляр к глазу и сфокусируйте изображение. Центрировка положения коннектора не требуется.
