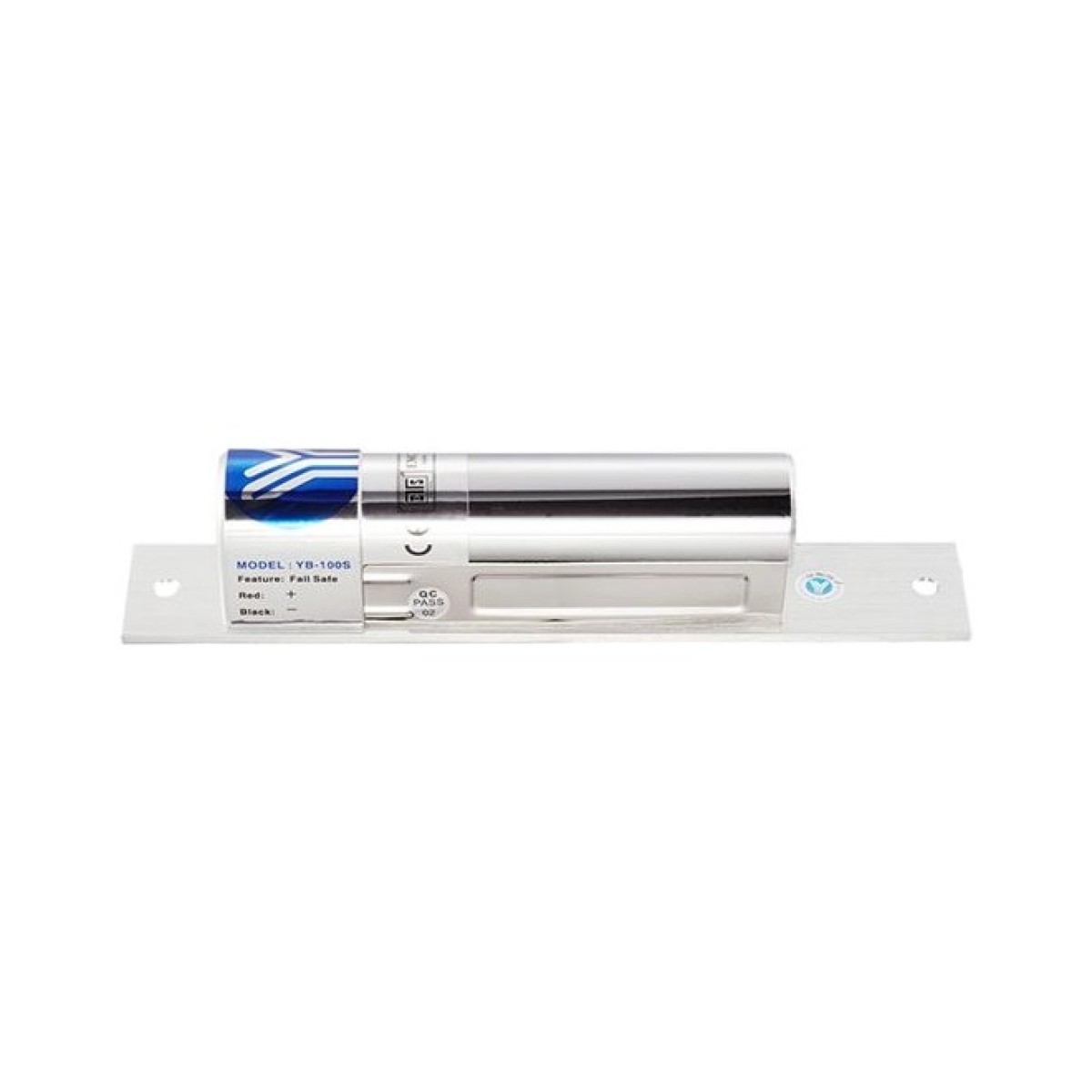

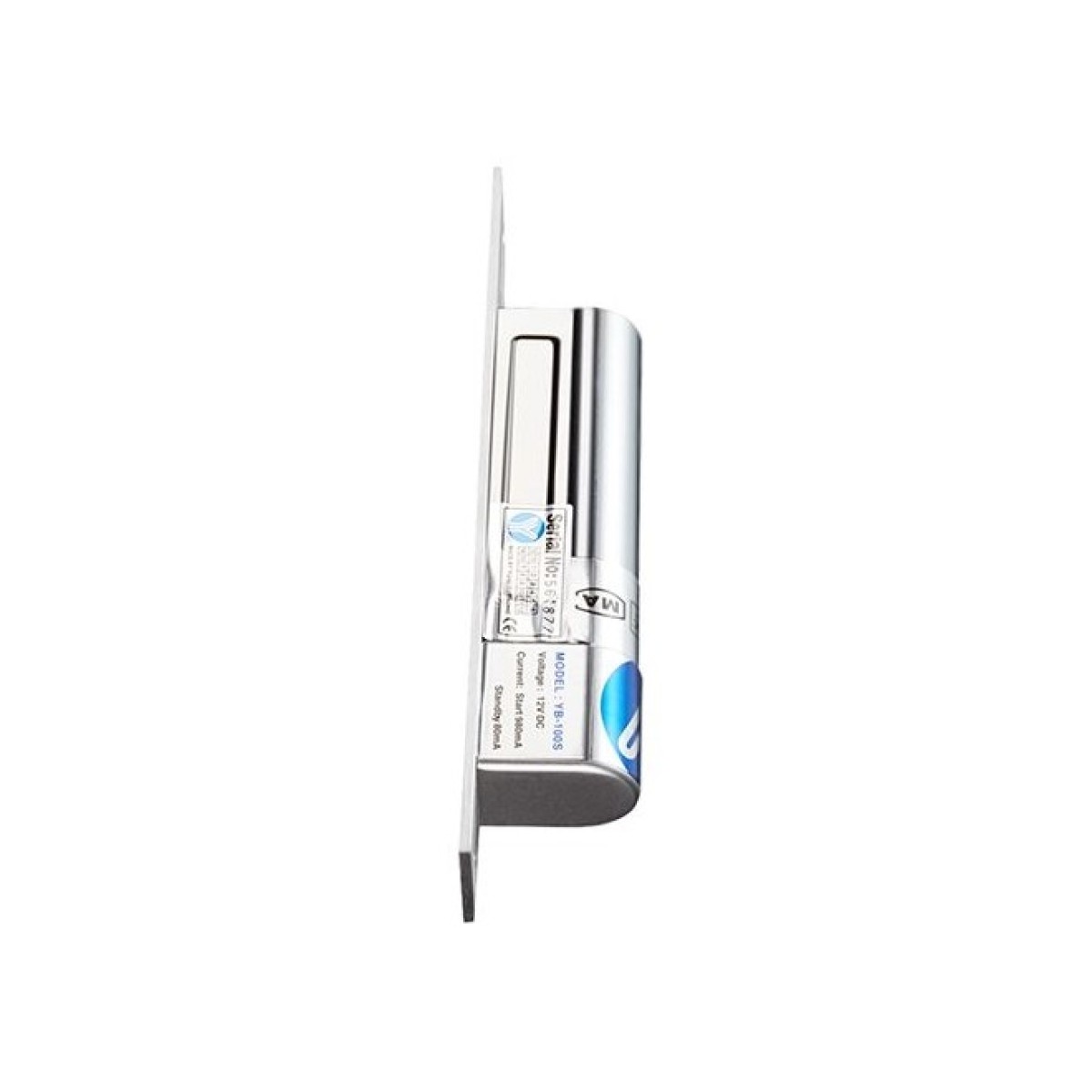

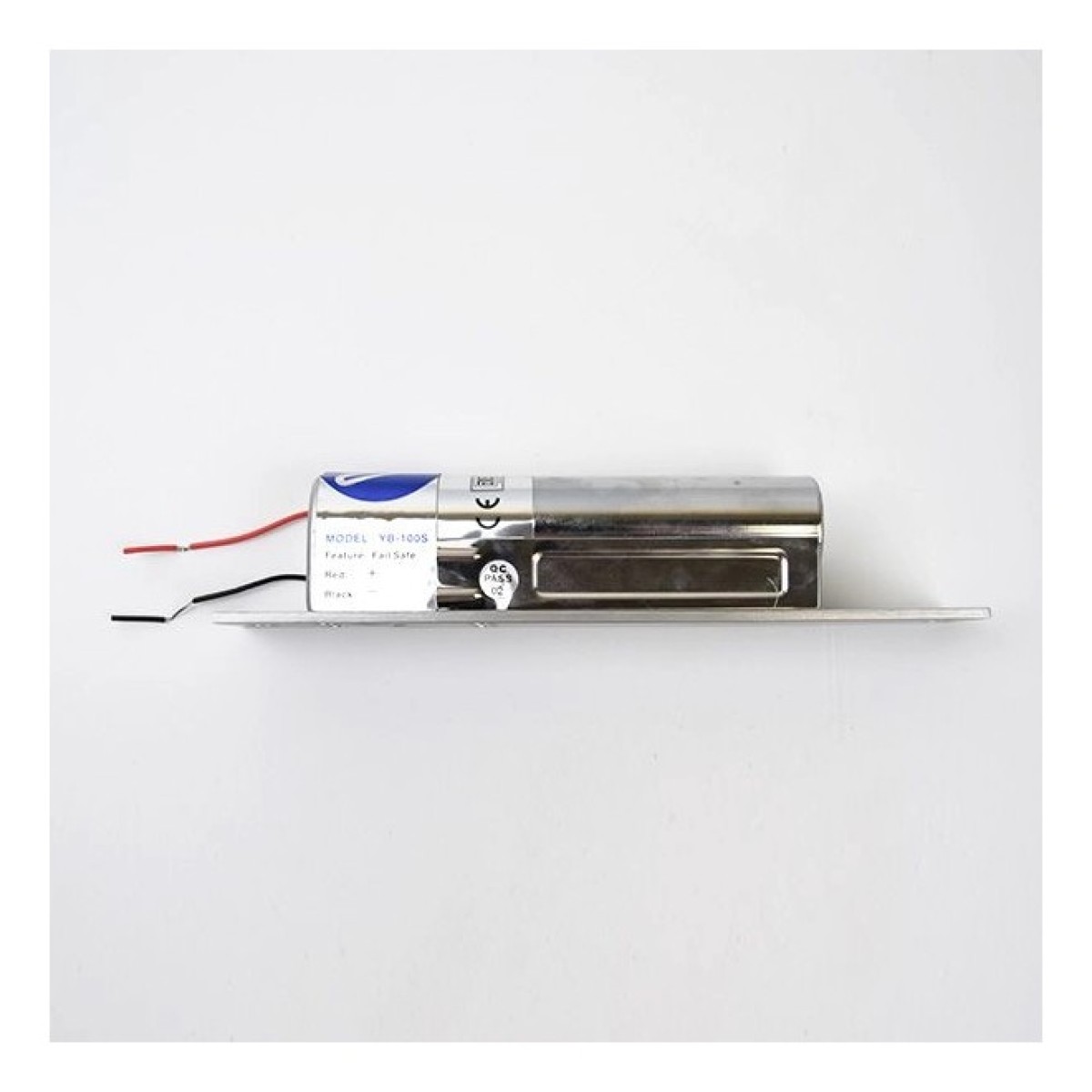

Ригельный замок YB-100S врезной для системы контроля доступа

YB-100S – врезной электроригельный замок для системы контроля доступа.

Компания-производитель YLI ELECTRONIC.

Электроригельный замок предназначен для установки внутри помещения как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, пластиковых, металлопластиковых, деревянных, а также стеклянных дверей. Для крепления на стеклянные двери без рамы следует приобрести специальную крепежную планку BBK-600 или BBK-700. Для узких дверей подойдет BBK-500.

ЧТО ТАКОЕ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

Электроригельный замок – устройство для запирания дверей, управление которым происходит посредством эл.питания. Запирание двери осуществляется выдвижным ригелем (металлический стержень), входящим в ответную часть.

КАК РАБОТАЕТ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК YB-100S

Во время закрытия двери встроенный в замок геркон реагирует на магнит в ответной планке и замыкает контакт соленоида, выдвигающего ригель.

В случае отключения электропитания замок находится в открытом состоянии (ригель задвинут), что соответствует правилам пожарной безопасности.

Открывается замок управляющим контактом.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

Замок ригельный используется в автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и любых других помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100S

• Тип замка: электроригельный
• Тип установки: врезной
• Без питания: открыт
• Питание: 12V
• Потребление: 900мА (рабочее) | 150мА (режим ожидания)
• Размеры:
  • замок: 205x35x40 (мм)
  • ответная планка: 90x25x2мм
  • ригель: диаметр 16 мм, длина 16 мм

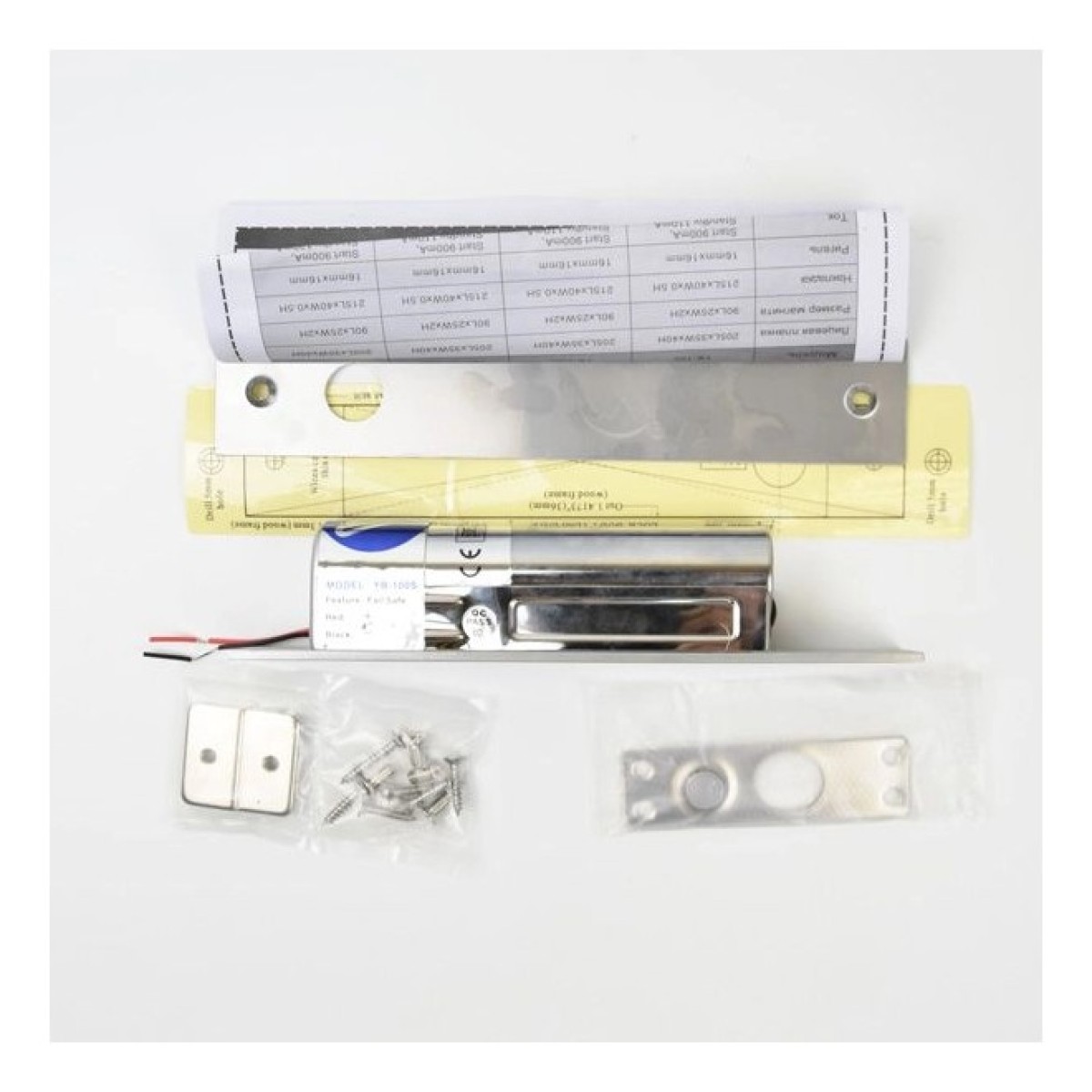

КОМПЛЕКТАЦИЯ

• электроригельный замок
• накладка на замок
• ответная планка
• монтажный комплект
• крепежные накладки для полой металлической коробки
• инструкция.

УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100S

• Вырубите нишу в дверной коробке/двери, размером 35мм х 137.6 мм | глубиной 40 мм и установите замок вровень с поверхностью
• *для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта
• Приложите накладку на замок и зафиксируйте шурупами
• Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм
• Согласно инструкции подключения, подсоедините электроригельный замок YB-100S к питанию и управляющим устройствам системы контроля доступа

СОВМЕСТИМОСТЬ

Электроригельный замок YB-100S совместим с кодовыми клавиатурами, считывателями, радиоконтроллерами, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов или другими устройствами систем контроля доступа.
