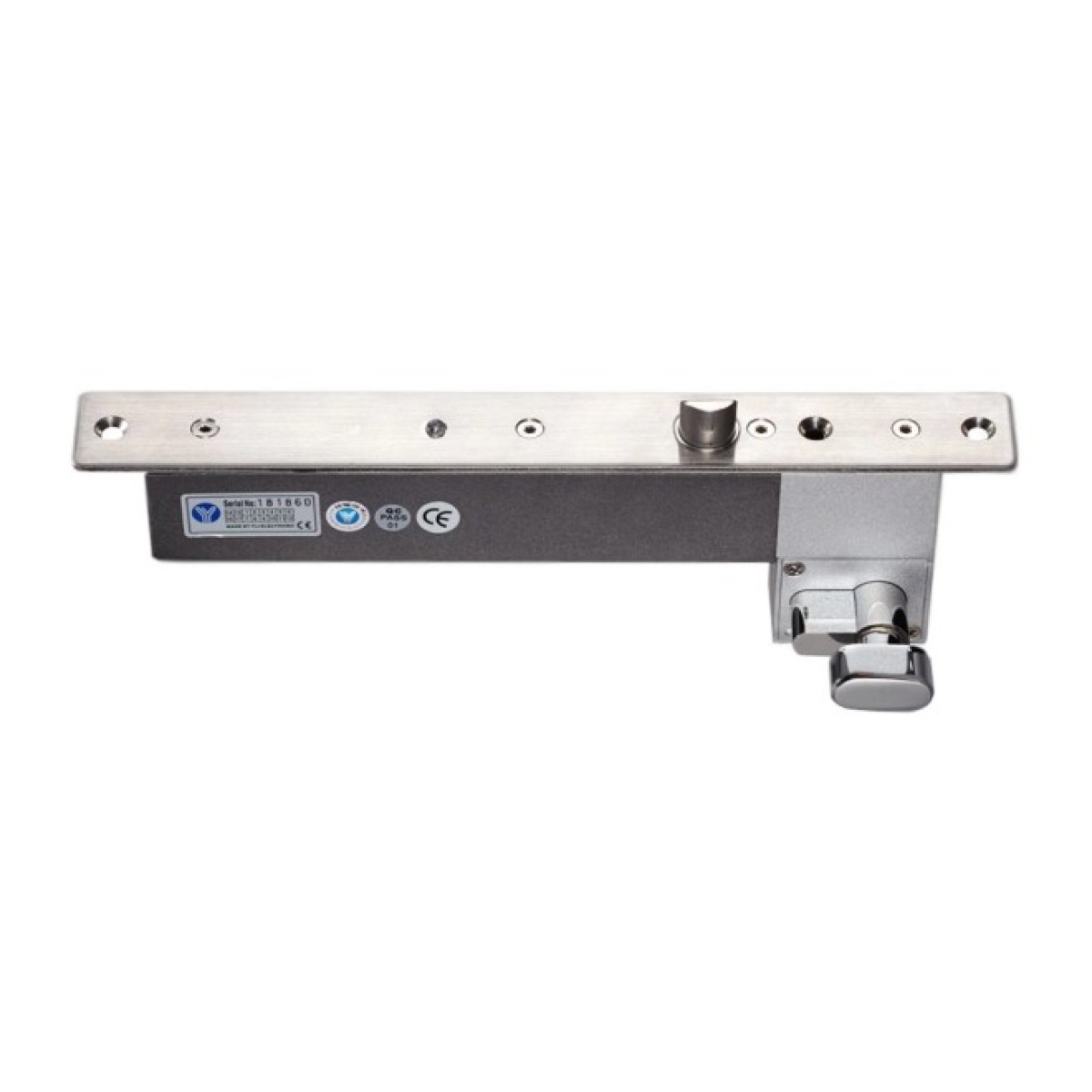

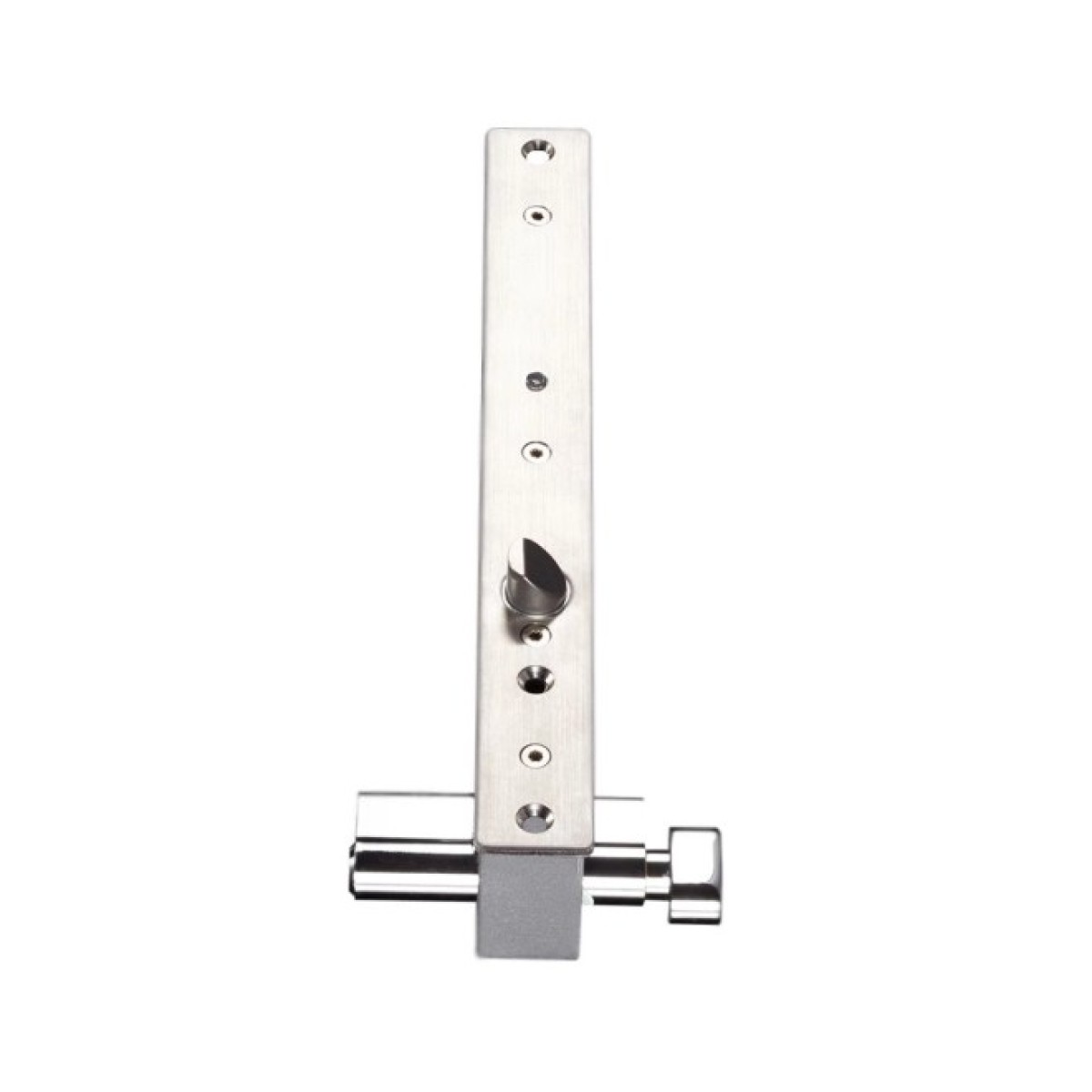

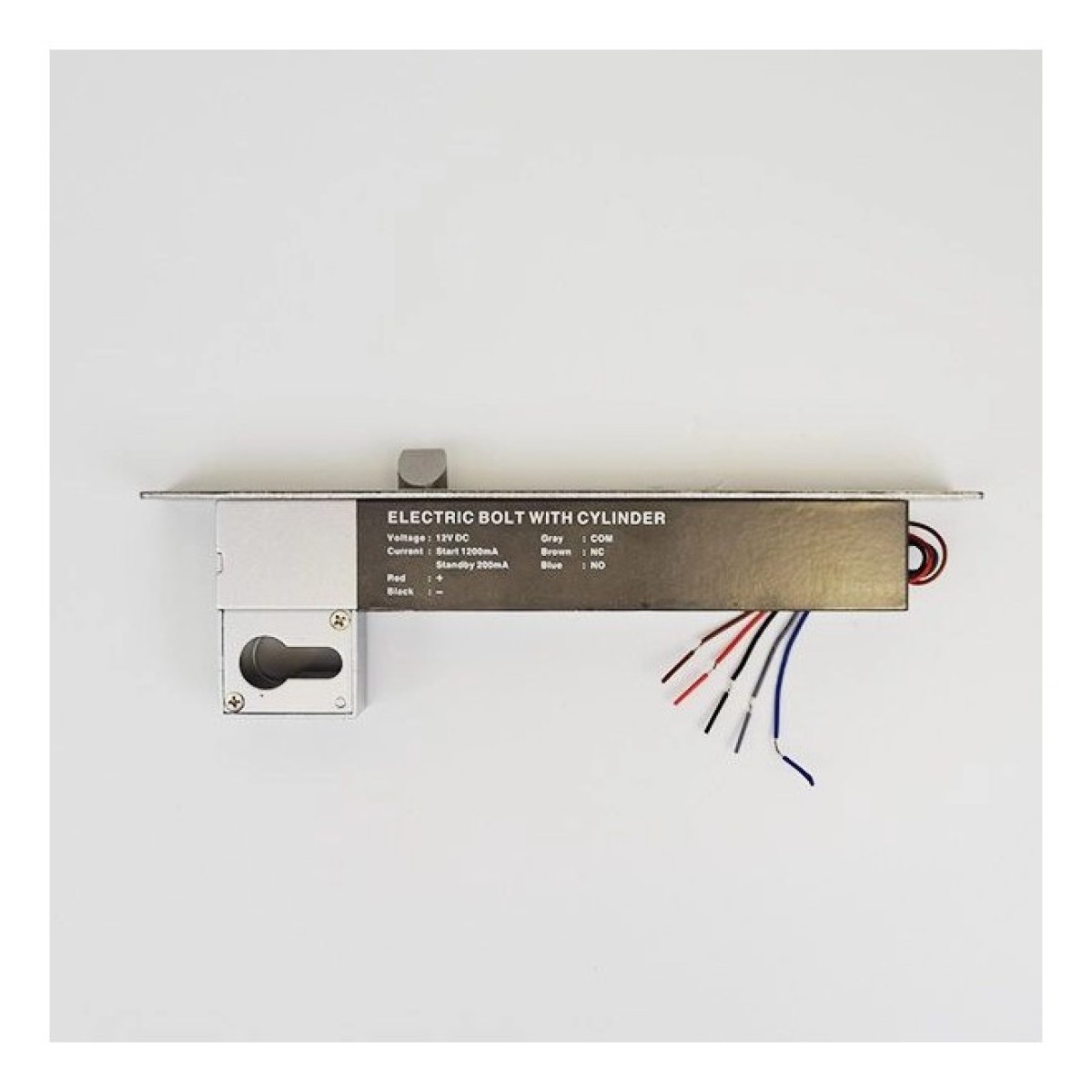

Ригельный замок YB-630C LED врезной для системы контроля доступа

YB-630C LED – врезной электроригельный замок для системы контроля доступа, глубина врезки личинки 73мм.

Компания-производитель YLI ELECTRONIC.

Электроригельный замок предназначен для установки внутри помещения как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, пластиковых, металлопластиковых и деревянных.

Оснащен встроенной LED индикацией открытия/закрытия замка.

ЧТО ТАКОЕ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

Электроригельный замок – устройство для запирания дверей, управление которым происходит посредством эл.питания. Запирание двери осуществляется выдвижным ригелем (металлический стержень), входящим в ответную часть.

КАК РАБОТАЕТ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК YB-630C LED

В случае отключения электропитания замок находится в закрытом состоянии (ригель выдвинут).

Для открытия замка нужно подать напряжение.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

В автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и любых других помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-630C LED

• Тип замка: электроригельный
• Тип установки: врезной
• Выходы: NO/NC/COM
• Без питания: закрыт
• Питание: 12V
• Потребление: 1200мА
• Размеры:
  • замок: 270x30x73 (мм)
  • ответная планка: 100x25x2.5 мм
  • ригель: диаметр 16 мм, длина 16 мм (косой)
• Встроенный индикатор состояния замка
• Дверь автоматически закрывается, если не была открыта в течении 5 секунд

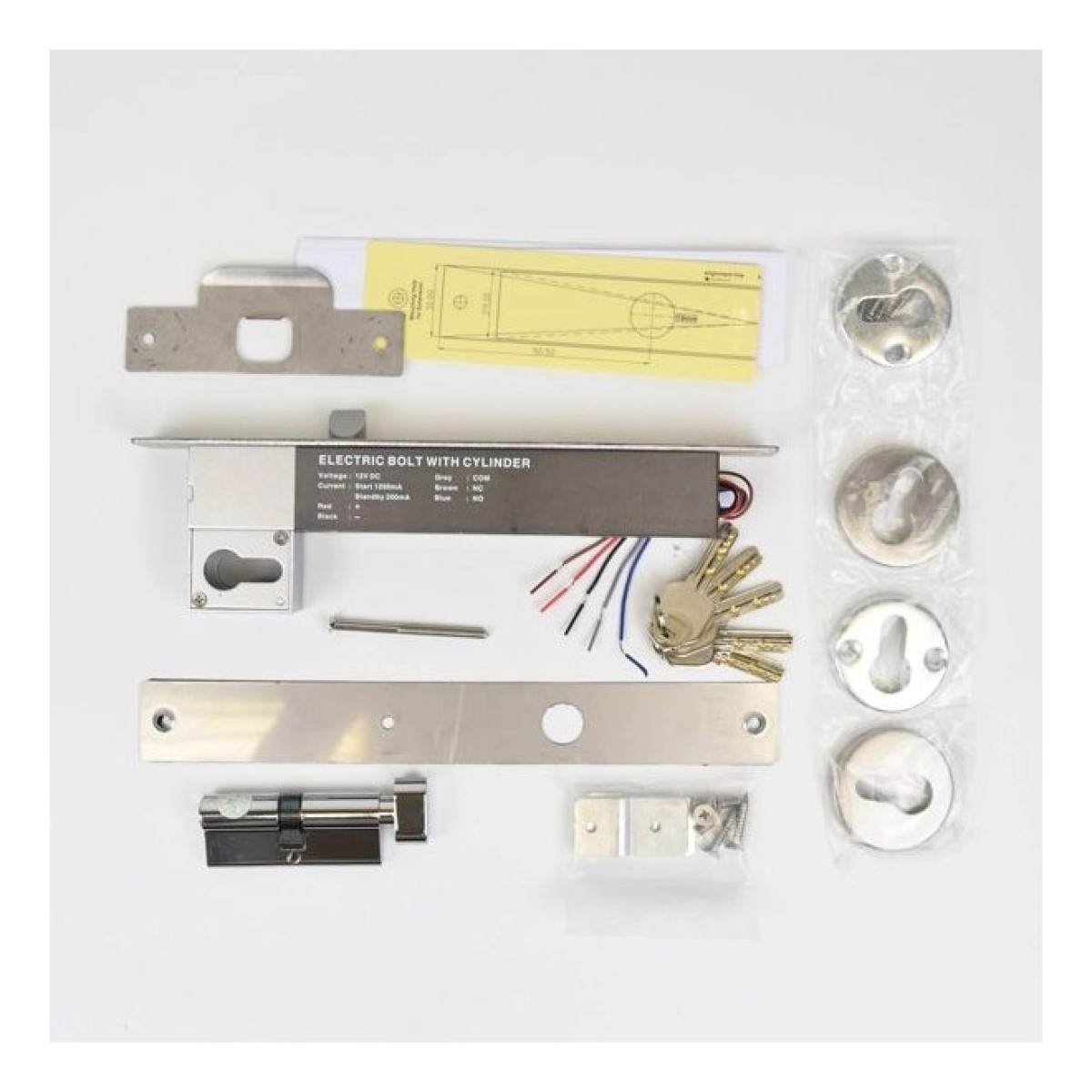

КОМПЛЕКТАЦИЯ

• накладка на замок
• ответная планка
• монтажный комплект
• крепежные накладки для полой металлической коробки
• инструкция
• ключевой цилиндр, ключи(5шт.), накладка на цилиндр

УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-630С LED

• Вырубите нишу в дверной коробке/двери по размеру замка и ответной планки, после чего установите замок вровень с поверхностью
• Для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта
• Приложите накладку на замок и зафиксируйте шурупами
• Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм
• Согласно инструкции подключения, подсоедините электроригельный замок YB-630С LED) к питанию и управляющим устройствам системы контроля доступа

СОВМЕСТИМОСТЬ

Электроригельный замок YB-630С LED совместим с кодовыми клавиатурами, считывателями, радиоконтроллерами, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов или другими устройствами систем контроля доступа.
