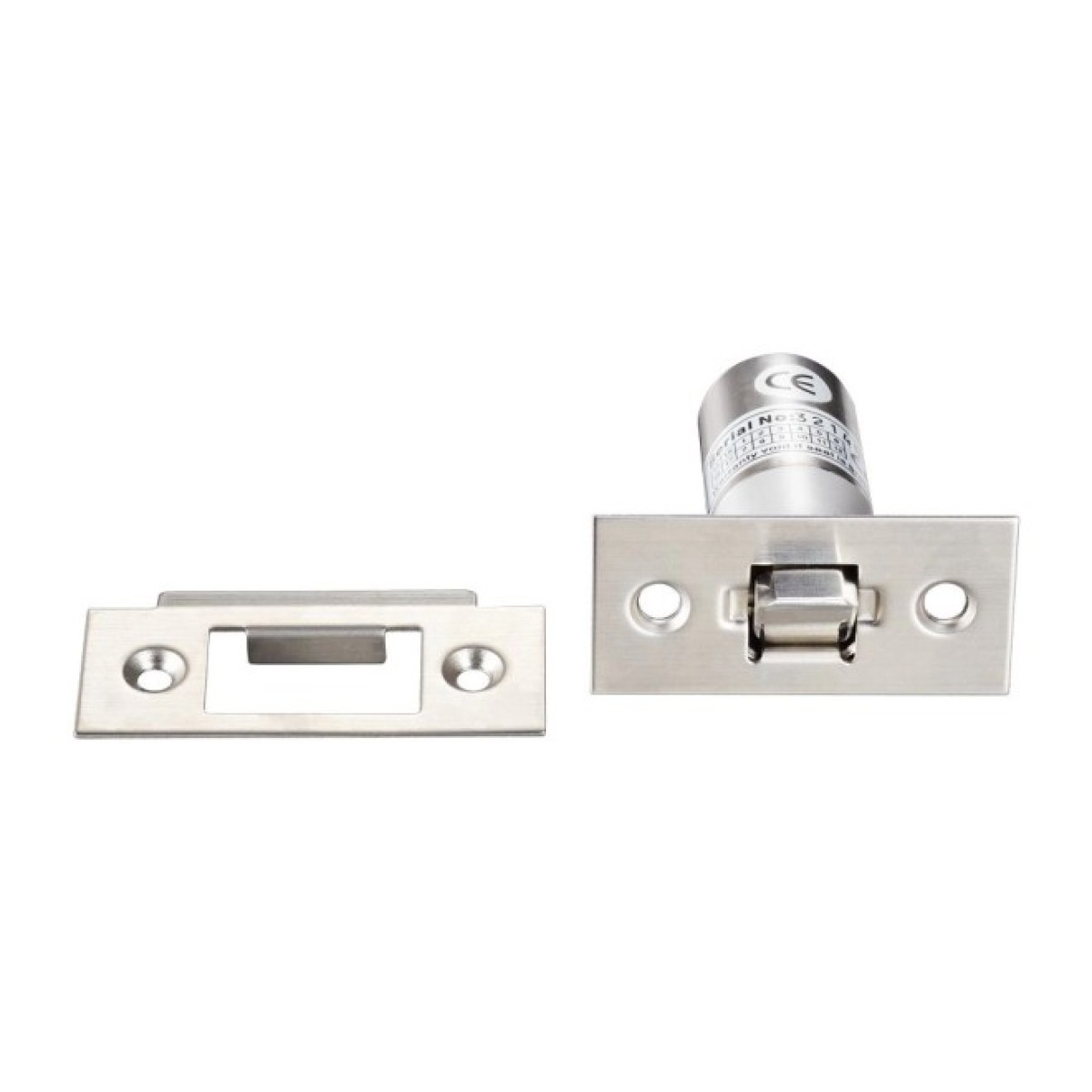

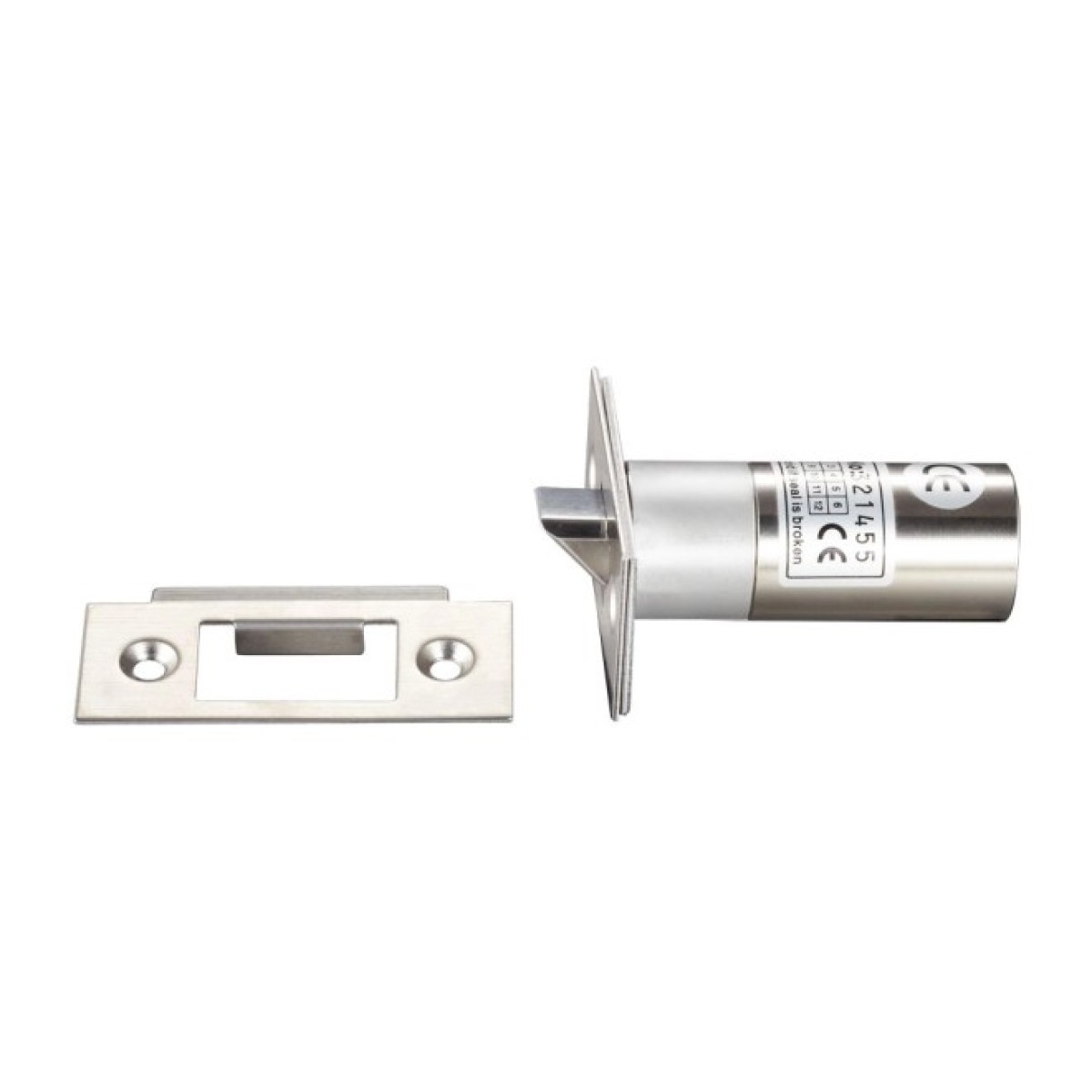

Ригельный замок YB-80NC (power closed) врезной для системы контроля доступа

YB-80NC – врезной электроригельный замок для системы контроля доступа. Электроригельный замок предназначен для внутренней установки как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, пластиковых, металлопластиковых, деревянных дверей.
Бренд Yli Electronic

Что такое электроригельный замок

Электроригельный замок – устройство для запирания дверей, управление которым происходит посредством эл.питания. Запирание двери осуществляется выдвижным ригелем (металлический стержень), входящим в ответную часть.

Как работает электроригельный замок YB-80NC

Во время закрытия двери, встроенный в замок геркон реагирует на магнит в ответной планке, и замыкает контакт соленоида, выдвигающего ригель.
В случае отключения электропитания замок находится в открытом состоянии (ригель задвинут), что соответствует правилам пожарной безопасности.
Открывается замок управляющим контактом (оранжевый провод).

Где используется электроригельный замок

Замок ригельный используется в автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и любых других помещениях.

Технические характеристики электроригельного замка YB-80NC

• Тип замка: электроригельный
• Тип установки: врезной
• Сила удержания: 300 кг
• Без питания: открыт
• Питание: 12V
• Потребление: 100 мА
• Размеры: 70.3 x 59 x 27.5мм

Комплектация

1. электроригельный замок
2. ответная планка
3. монтажный комплект
4. инструкция

Установка электроригельного замка YB-80NC

• Высверлите в двери либо дверной коробке отверстие под замок диаметром 25 мм и глубиной 60 мм.
• Установите крепежную планку замка, врезав ее в соответствии с размерами с противоположной ответной планке стороны.
• Установите замок вровень с поверхностью.
• Для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта. Приложите накладку на замок и зафиксируйте шурупами.
• Расстояние между замком и ответной планкой должно быть не более 8 мм.
• Согласно инструкции подключения, подсоедините электроригельный замок YB-80NO к питанию и управляющим устройствам системы контроля доступа.

Совместимость

Электроригельный замок YB-80NC совместим с кодовыми клавиатурами, считывателями, радиоконтроллерами, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов или другими устройствами систем контроля доступа.
