Реле контроля напряжения и фаз

Для чего нужно реле контроля фаз?

Реле контроля напряжения фаз с тремя фазами является одним из популярных видов современных устройств по защите электрических товаров и приборов. Его применение актуально в случаях, когда требуется частое трёхфазное переподключение устройств (когда их часто переносят с места на место) либо, когда очень важна фазность, то есть правильное чередование фаз (например, винтовой компрессор может сгореть всего после 5-10 секунд после его подключения в неправильном чередовании фаз). Так, сегодня безопасная эксплуатация электротехнических оборудований не обходится без применения этого устройства.

Чаще всего реле напряжения применяют с целью защитить промышленное оборудование разного назначения (кондиционеры, компрессоры, морозильники) и широко внедряют его в системы, требующие постоянного наблюдения за качеством напряжения в электросети и фазовой синхронности. Так, применяется оно в таких системах и для следующих целей:

• как устройство мониторинга обрыва на нулевом проводе;
• как контроль недопустимого колебания вольтажа в сетях;
• как защита крана и электродвигателя с мощностью до 100 кВт;
• в схемах аппаратуры автоматического включения резервного питания;
• как защита электрических приводов с 75-киловаттной мощностью;
• как защита преобразователей электрической энергии, различных источников электропитания, генератора;
• как устройство обнаружения обратного порядка фазных линий при их слипании либо нарушении последовательности.

В целом, реле контроля фаз является действительно важным устройством для электрических систем, поскольку способно обеспечить повышение надёжности и безопасности их функционирования.

Какими бывают реле контроля фаз (трехфазные реле)?

Реле напряжения классифицируется по нескольким разным показателям:

• по способу присоединения: бывает первичным, вторичным и промежуточным. Первый тип присоединяется к самой цепи, второй — через трансформатор, а третий — работает от прочих реле и используется как усилитель сигнала нескольких цепей.
• по принципу действия различают электромеханическое и электронное реле. Работа первого основана на физических перемещениях и контактах механического типа, а второго — на полупроводниковых компонентах и электронике цифрового типа.
• по типу срабатывания: импульсное, которое реагирует на наступление определённого момента либо условий и реле постоянного действия (реле уровня), которое реагирует лишь если нарушение условий либо параметров случается непрерывно.
• по применению: защитное реле обеспечивает безопасность и защиту оборудования, а контрольное — управляет операциями и процессами.

Это лишь пару базовых классификаций, далее детальнее указаны ещё две важные видовые категории и их особенности.

Виды реле по напряжению

Реле контроля фаз классифицируется по типу контролируемого напряжения и бывает таких видов:

• С настраиваемым значением допуска: позволяет выполнять тонкую настройку параметров временной задержки выключения, регулировать порог срабатываний согласно напряжению и настраивать асимметрию фаз.
• С фиксированным значением — вариант, применяемый в случаях, не требующих индивидуальной настройки, ввиду того, что стандартных заводских настроек достаточно для удовлетворения запросов потребителей электроэнергии по качеству сетевого напряжения.

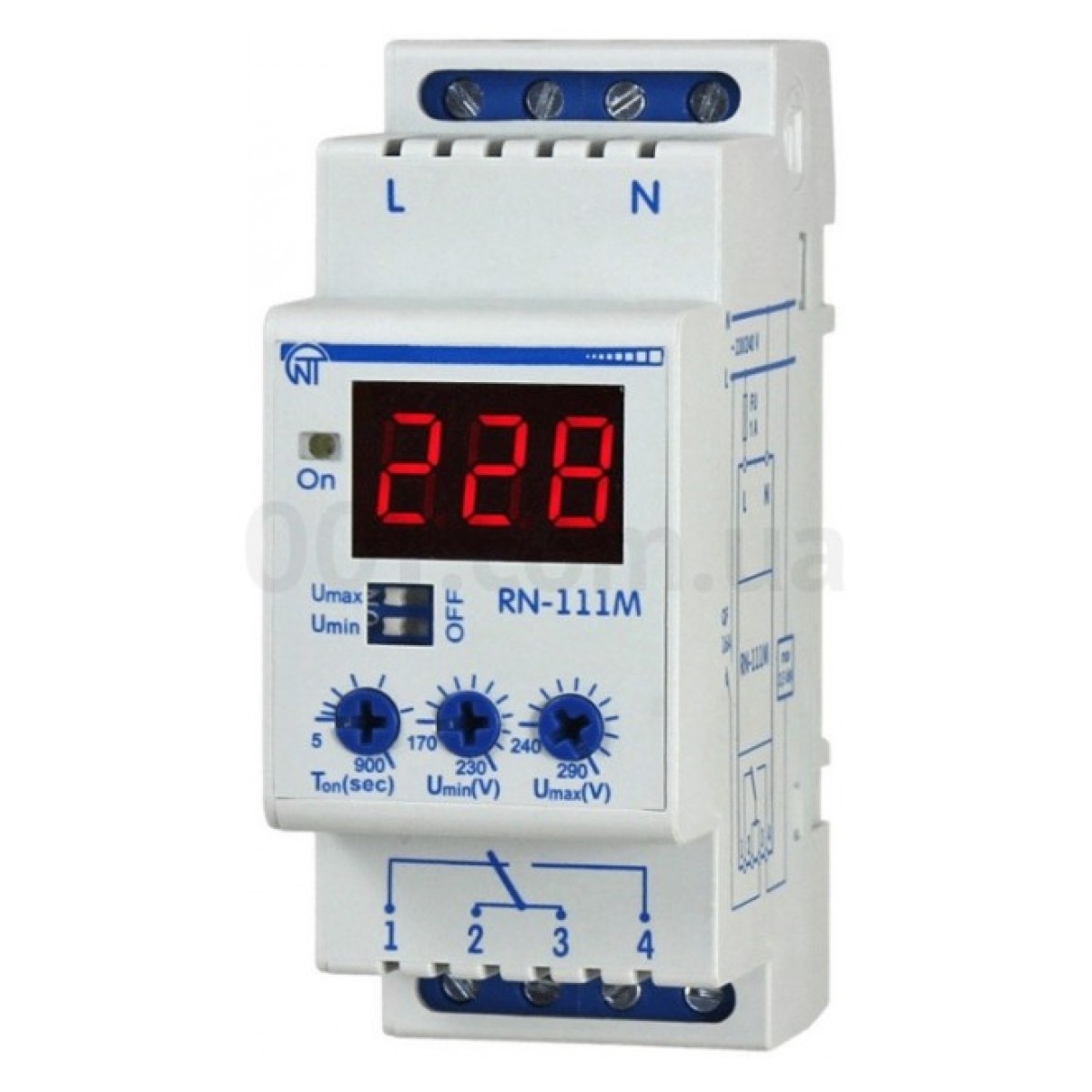

• Со встроенным вольтметром, который отображает значения с каждой фазы. Это специализированное реле напряжения, даёт возможность более гибко настроить питание и более точно контролировать параметры.

Виды реле по функциональности

Реле контроля фаз может отличаться конструкцией и функционалом, в зависимости от чего бывает таких типов:

• контроля последовательности фаз: следит за правильностью порядка их чередования (А, В, С) и при нарушении порядка фаз, срабатывает и активирует защитные меры.
• контроля слипания фаз в трёхфазной системе: когда у фаз неправильный порядок либо неправильное подключение, устройство об этом оповещает либо активирует защитные меры.
• реле контроля напряжения следит за этим показателем в каждой из фаз, срабатывая при обнаружении недопустимого изменения в напряжении и включая обрыв нулевого провода.
• контроля баланса фаз следит за балансом фаз, обеспечивая равномерное распределение нагрузки между ними.
• контроля частоты сети: срабатывает при выходе частоты за предел нормы.
• контроля тока в каждой из трёх фаз: активируется при превышении током заданных пределов.
• контроля тепловой перегрузки на фазы: срабатывает, если превышается заданное значение, предотвращая тем самым перегрев оборудования.

Так, трехфазное реле напряжения и контроля фаз каждого из этих типов решает определённые проблемы и обеспечивает надёжность работы трёхфазной электрической системы.

Как работает трехфазное реле?

Все реле контроля напряжения фаз оснащаются микроконтроллером, посредством которого и выполняется мониторинг различий в потенциалах на фазах.

Если на одном проводнике изменится величина напряжения (будут обнаружены скачки), контроллер поспособствует автоматическому включению реле электро-магнитного действия. Далее контакты реле разомкнутся, что приведёт устройство в режим аварийного функционирования, прекратив подачу питания в линии. Когда же параметры (напряжение) нормализуются, подача питания по цепи автоматически возобновится.

Реле напряжения 3 фазное осуществляет постоянный контроль за трёхфазной электрической системой, ведя проверку напряжения и фазового порядка. При обнаружении тех или иных отклонений, оно срабатывает и, как следствие, подключенное оборудование останавливается либо включается тревога, предупреждающая о факте выхода показателей за допустимые пределы.

Монтаж трехфазного реле

Правильная установка реле контроля напряжения важна для обеспечения бесперебойности и надёжности дальнейшего функционирования электрической системы в целом и предотвращения опасных ситуаций и повреждений.

Монтаж устройства может отличаться, поскольку бывают разные типы от разных производителей, но в целом сама процедура основана на выполнении следующих шагов:

• выбора подходящего места под монтаж на основании двух критериев: легкодоступности для будущего обслуживания и близости к трёхфазной электросистеме, которую вы хотели бы контролировать;

• подготовки кабельной разводки для соединения трёхфазного реле с соответствующей системой. Обычно это требует трёх пар проводов под каждую фазу и заземление;

• подключения кабелей к реле с их правильным соединением с контактами либо терминалами на нём;

• подключения дополнительного питания, если оно требуется реле, к тому или иному источнику;

• установки датчиков и прочих дополнительных устройств;

• заземления реле для обеспечения безопасности и дальнейшей правильной работы;

• тщательной проверки и необходимой настройки параметров под требования вашей системы;

• закрепления устройства на выбранное место, с проверкой надёжности крепления и защищённости от внешних факторов.

Далее следует тестовый пуск в эксплуатацию для анализа корректности реагирования реле на изменения параметров системы.

Куда устанавливается?

Реле обязательно должно быть подключено в правильное место — возле либо внутри электросистемы, которая требует контроля и защиты. Лучшим местом для этого послужит пространство между счётчиком и автоматическим выключателем (вводный автомат). Такое место размещения поспособствует распространению защиты на все автоматы, то бишь на площадь всего объекта, будь то жилое, коммерческое, офисное или производственное помещение.

Место, где будет установлено реле контроля напряжения 3 фазное следует подбирать тщательно и обязательно учесть требования по безопасности, удобству будущего обслуживания и конкретные функции, требуемые к выполнению.

Как подключать?

Обычно реле контроля напряжения фаз подключается следующим образом:

1. К соответствующим клеммам на устройстве подключаются фазные провода вашей системы с маркировкой L1, L2 и L3.
2. Подключается нулевой провод, обозначенный буквой N, к клемме с таким же обозначением (если конечно он вообще используется в вашей системе).
3. Подключается катушка пускателя P: при срабатывании реле напряжения и контроля фаз (например, если обнаружена неисправность фазы), его логическая схема активирует контакты, отключающие катушку пускателя P.
4. Осуществление процедуры заземления — обязательная процедура, обеспечивающая безопасность и исправность работы.

Подключение устройства должно выполняться по инструкциям, предоставленным производителем и согласно местным нормам электробезопасности.
