Оптичний рефлектометр Grandway M1000-D22-PRO

Оптичний рефлектометр Grandway MINI1000 Smart OTDR для одномодового волокна (1м/4м, 22/20дБ, 1310/1550нм).

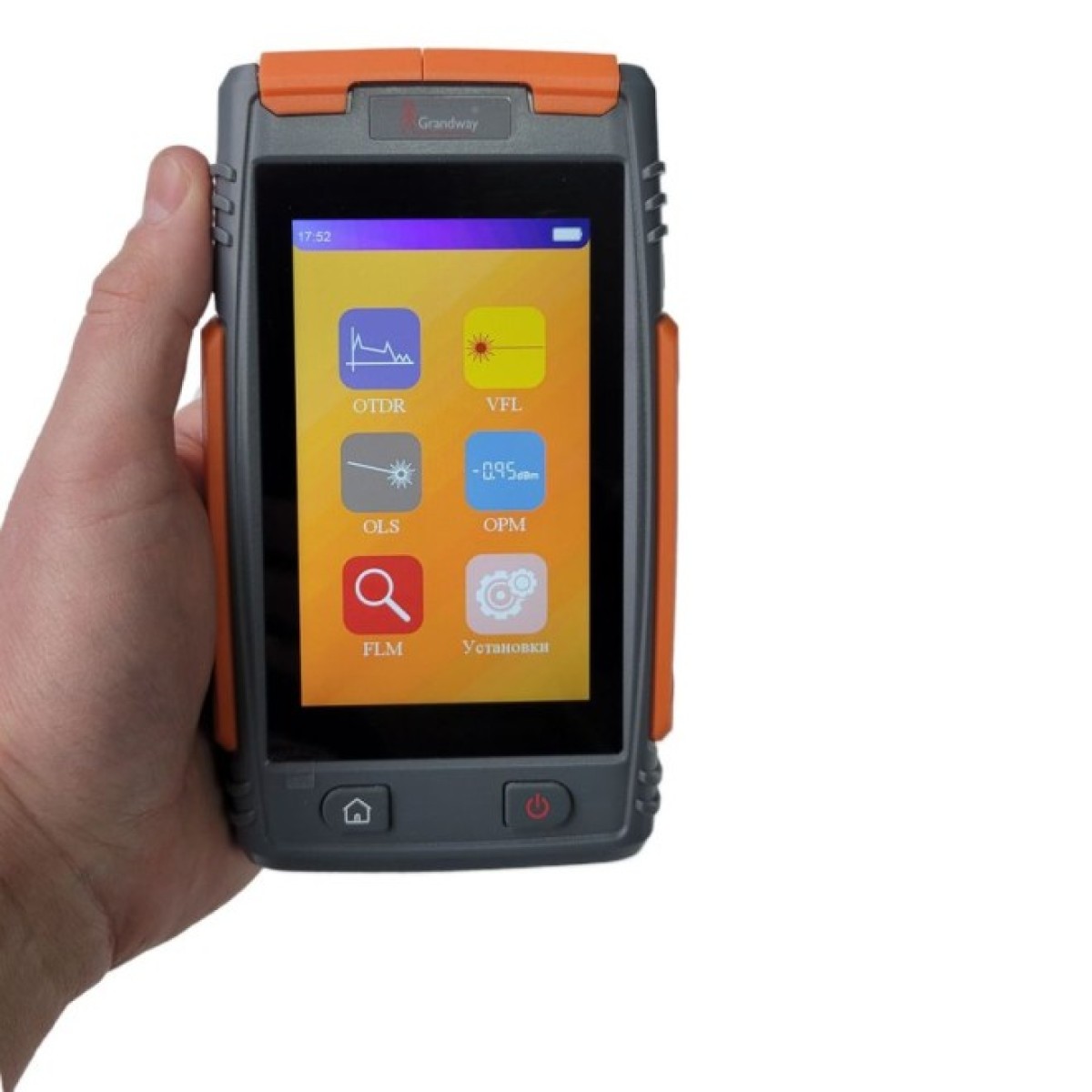

M1000-D22-PRO- найновіший рефлектометр відомого виробника Grandway для вимірювання довжини оптичного волокна понад 60 км. Працює на двох довжинах хвиль 1310/1550 нм, динамічний діапазон 22/20дБ, мертва зона по подіям всього 1 метр. Прилад дуже компактний і зручний, має чутливий 4-дюймовий кольоровий сенсорний дисплей високої чіткості, видимий навіть при сильному сонячному світлі. Крім рефлектометра для оптоволокна (OTDR), в пристрій вбудовано вимірювач потужності (OPM), джерело випромінювання сигналу (OLS), візуальний локатор пошкоджень волокна (VFL), функцію схематичного відображення лінії (FLM) і навіть світлодіодний ліхтар. Рефлектометр дозволяє зберігати результати вимірювань і відкривати їх на ПК за допомогою безкоштовного програмного забезпечення.

Зручність і доступна ціна робить рефлектометр Grandway MINI1000 D22-PRO ідеальним помічником для техніків які займаються монтажем і обслуговуванням оптичних мереж.

Основне призначення рефлектометру для оптики:

• Вимірювання довжини оптичного волокна – дозволяє визначити загальну протяжність оптичної лінії.
• Оцінка загасання оптичної передачі – вимірює втрати сигналу на різних ділянках волокна.
• Виявлення дефектів – локалізує місця пошкоджень, перегинів, мікротріщин або поганих з'єднань
• Перевірка з'єднань і зварок – визначає якість точок з'єднань у волоконно-оптичній лінії.

Багатофункціональність MINI1000 Smart OTDR:

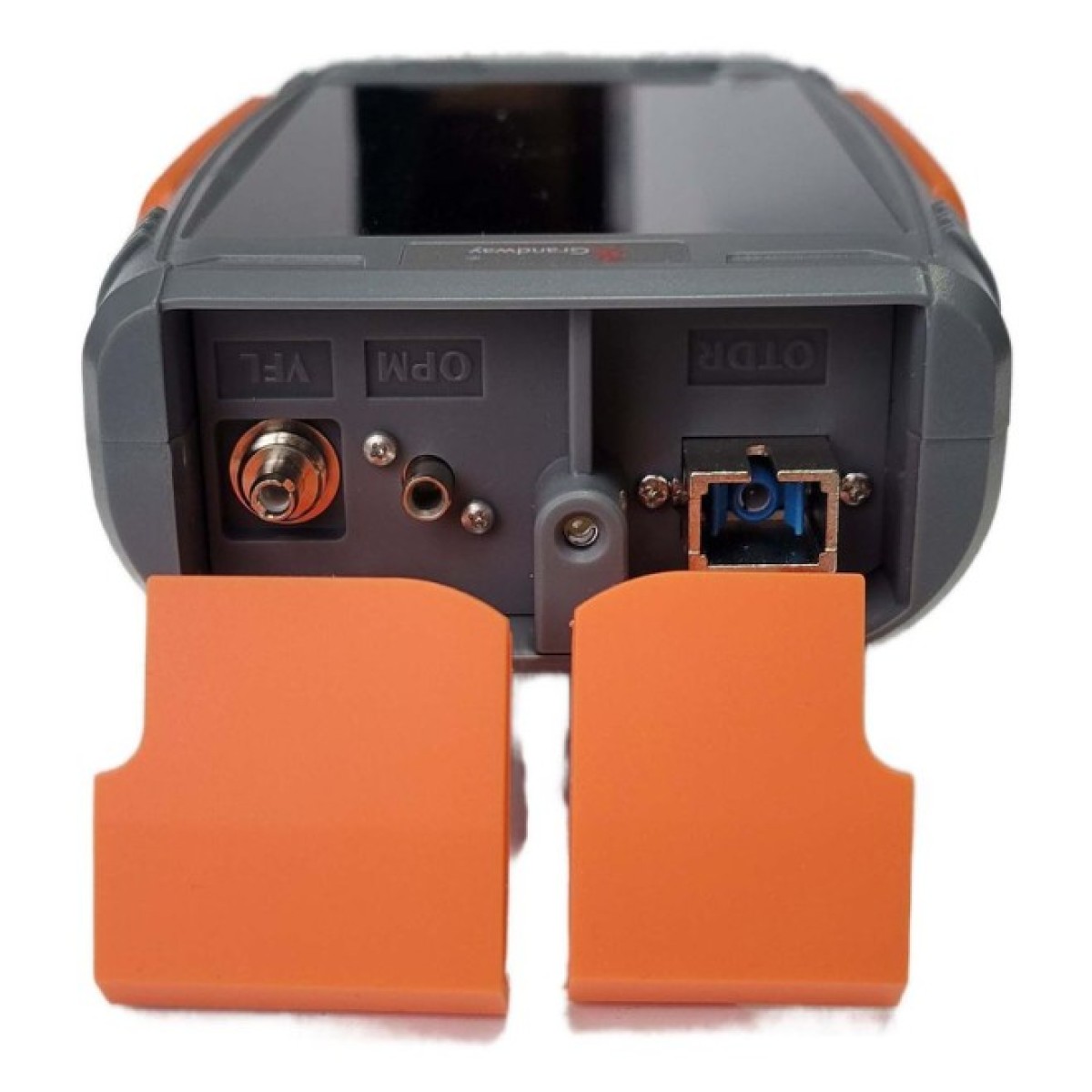

• Оптичний рефлектометр OTDR
• Візуальний локатор пошкоджень оптоволокна VFL
• Вимірювач потужності оптичного сигналу OPM
• Джерело випромінювання оптичного сигналу OLS
• Ліхтарик

Особливості і характеристики рефлектометра:

• Призначення OTDR: для одномодового оптоволокна до 60 км
• Довжини хвиль OTDR: 1310/1550 нм
• Динамічний діапазон: 22/20дБ
• Мертва зона: 1м (по подіям) / 4м (по втратам)

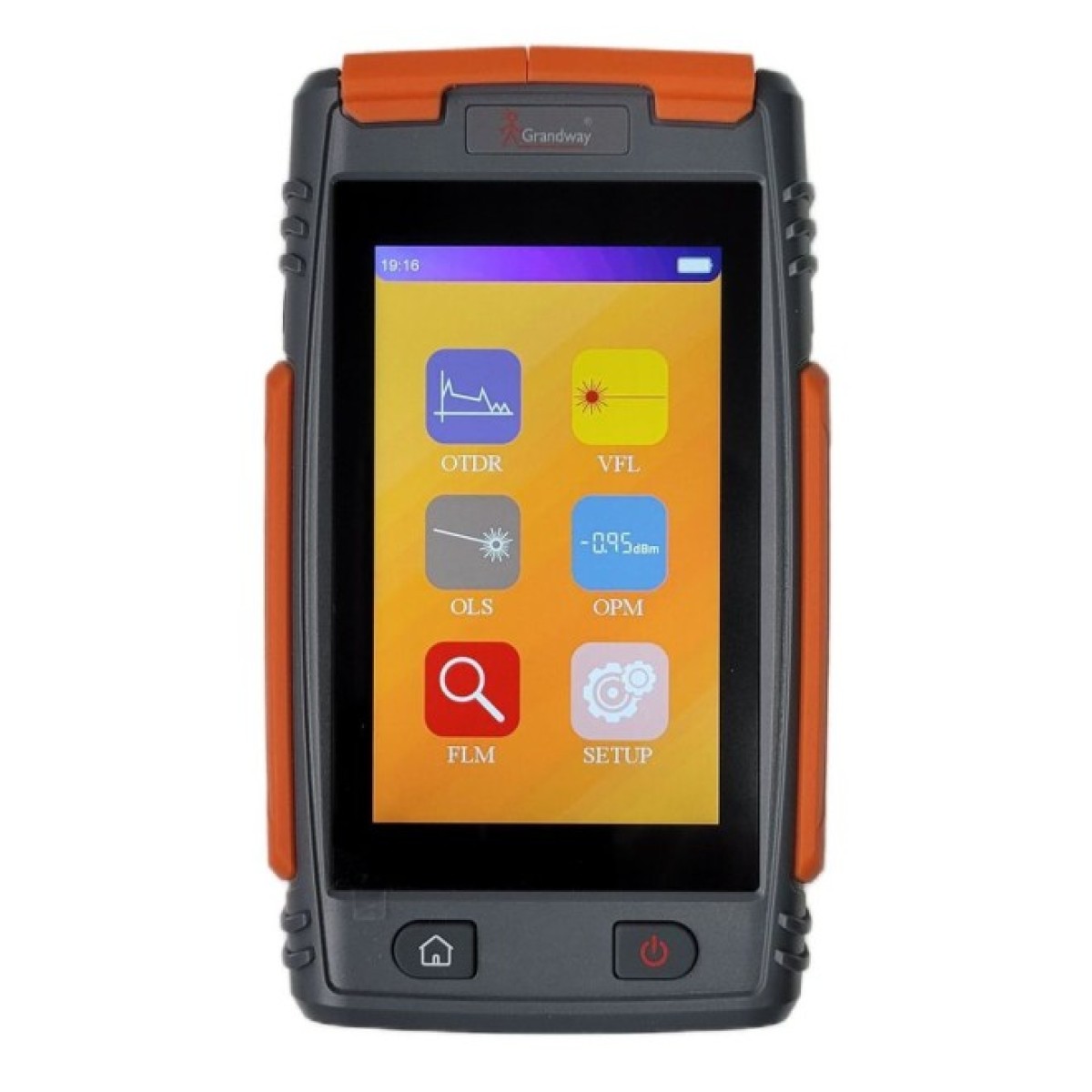

• 4-дюймовий кольоровий сенсорний РК-дисплей

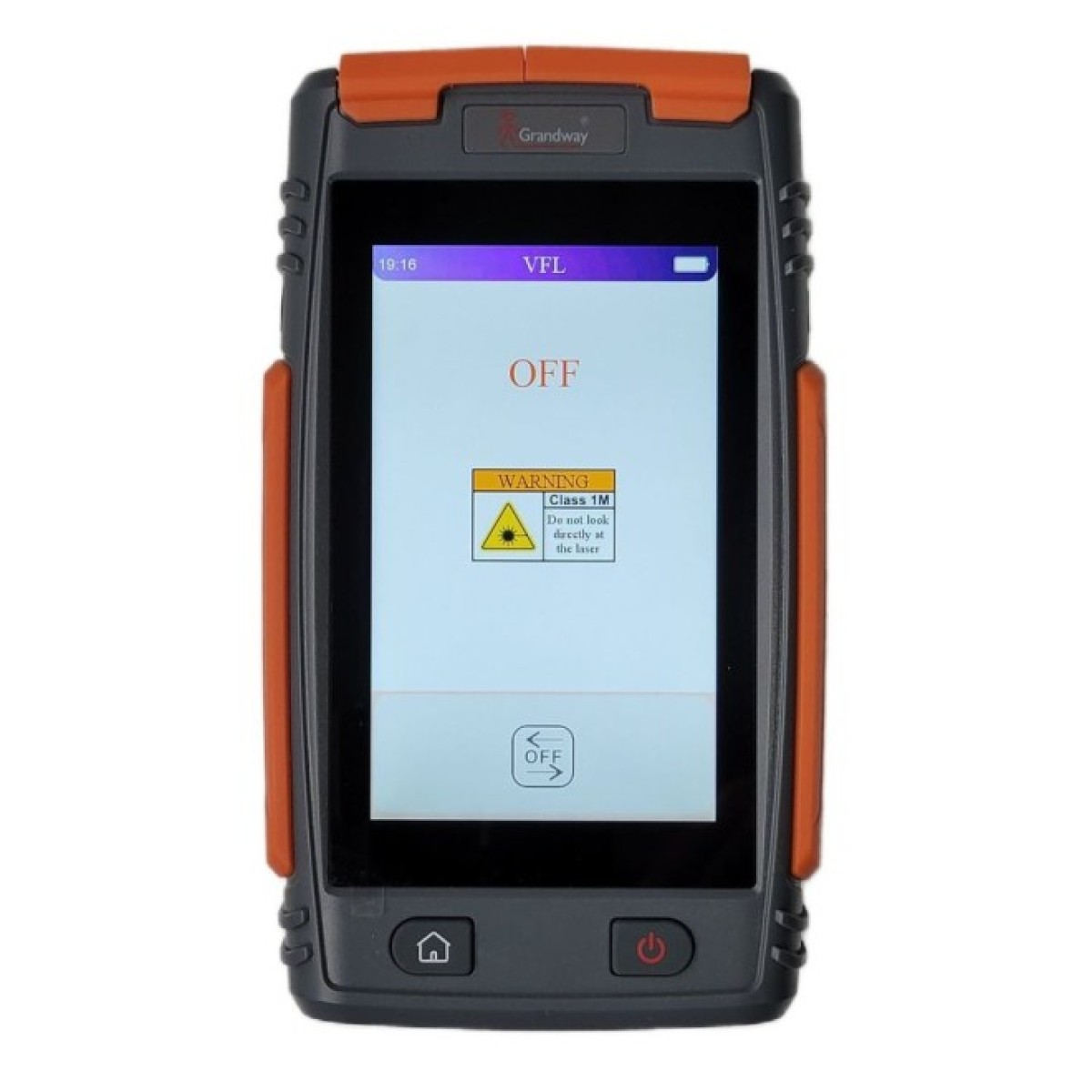

• VFL - Візуальний локатор пошкоджень, червоний лазер 10 мВт
• OPM - Оптичний вимірювач потужності 850 - 1650 нм, -40 ~ +10 дБм
• OLS - Джерело оптичного випромінювання 1310/1550 нм, -12 дБм
• FLM - Карта оптоволоконної лінії

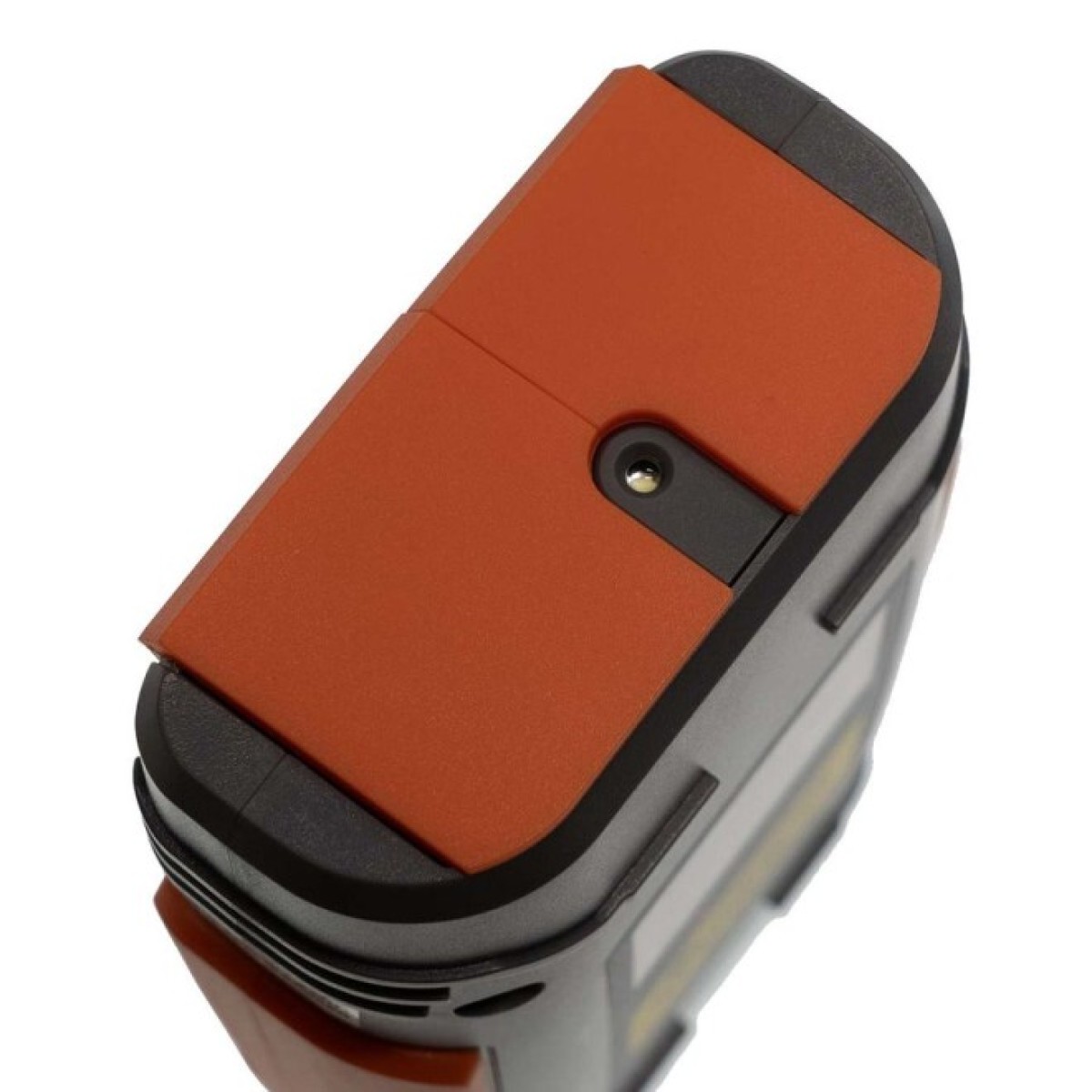

• LED ліхтарик
• Швидкий відгук під час тестування в реальному часі та висока швидкість оновлення трас
• Підтримка багатоточкового сенсорного управління, як у смартфонах
• Смартфон-формфактор: 85 x 148 x 37 мм
