Замок ригеля YB-500U (LED) на скляні двері без рами

YB-500U(LED) – накладний електроригельний замок з підсвічуванням на скляні двері без рами для системи контролю доступу.

Компанія-виробник YLI ELECTRONIC.

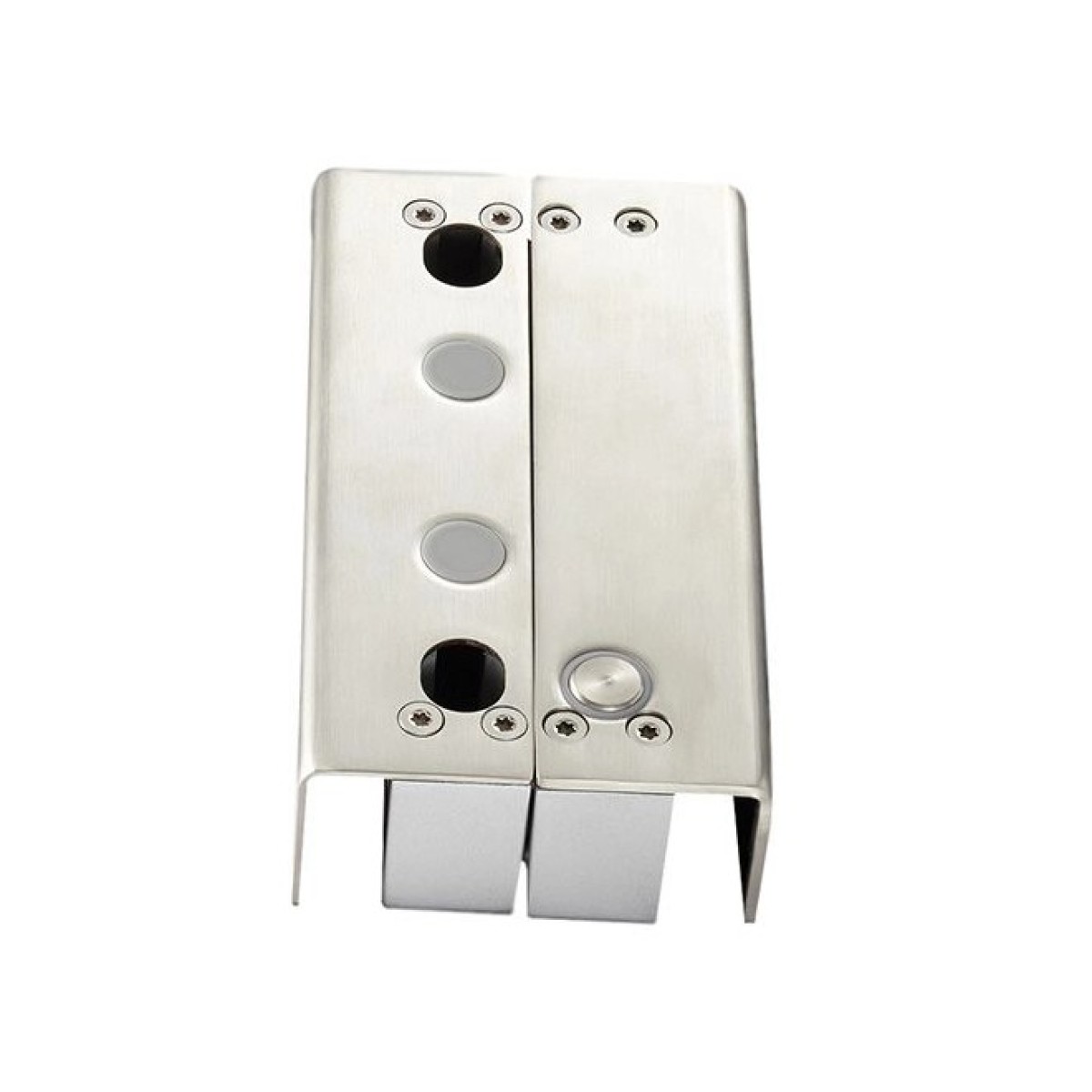

Електроригельний замок призначений для встановлення на скляні двері без рами товщиною до 12мм. У комплект входить відповідна планка з U-подібним кріпленням.

ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

Електроригельний замок – пристрій для замикання дверей, керування яким відбувається за допомогою ел. живлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у відповідну частину.

ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-500U(LED)

Під час зачинення дверей, вбудований в замок геркон реагує на магніт у відповідній планці, і замикає контакт соленоїда, що висуває ригель.

У разі відключення електроживлення замок знаходиться у відімкненому стані (ригель засунутий), що відповідає правилам пожежної безпеки.

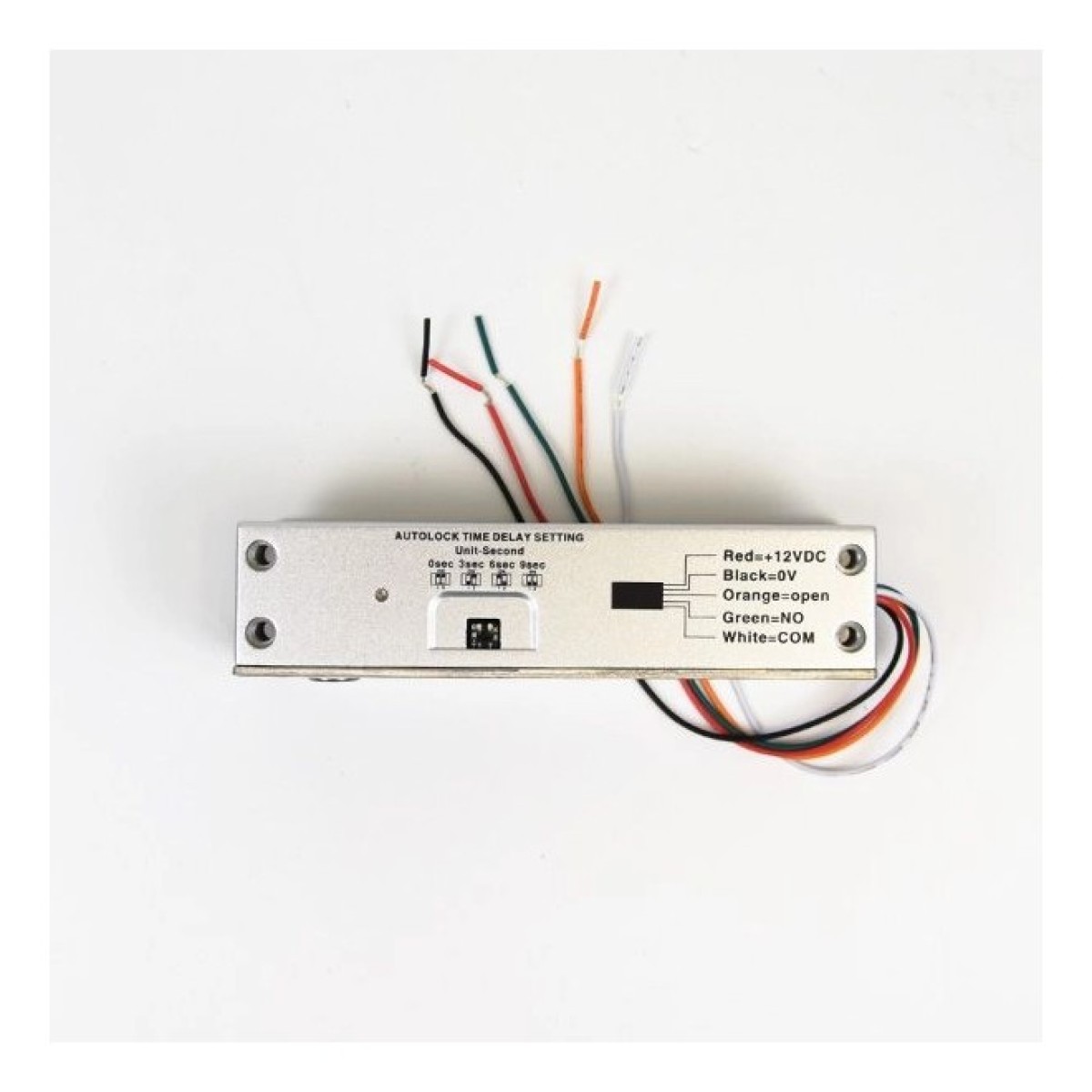

Відмикається замок керуючим контактом (помаранчевий дріт).

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

В автоматизованих системах контролю та керування доступом (СКУД) в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500U (LED)

• Тип замка: електроригельный
• Тип встановлення: накладний
• Сила утримання: 1000 кг
• Таймер затримки: 0 | 3 | 6 | 9 сек.
• Виходи: NO/COM
• Без живлення: розімкнутий
• Живлення: 12V
• Споживання: 960мА (робоче) | 180мА (режим очікування)
• Розміри:
  • замок: 150x40x37 (мм)
  • ригель: діаметр 16 мм, довжина 13 мм (прямий)
• Двері автоматично зачиняються, якщо не були відчинені протягом 5 секунд

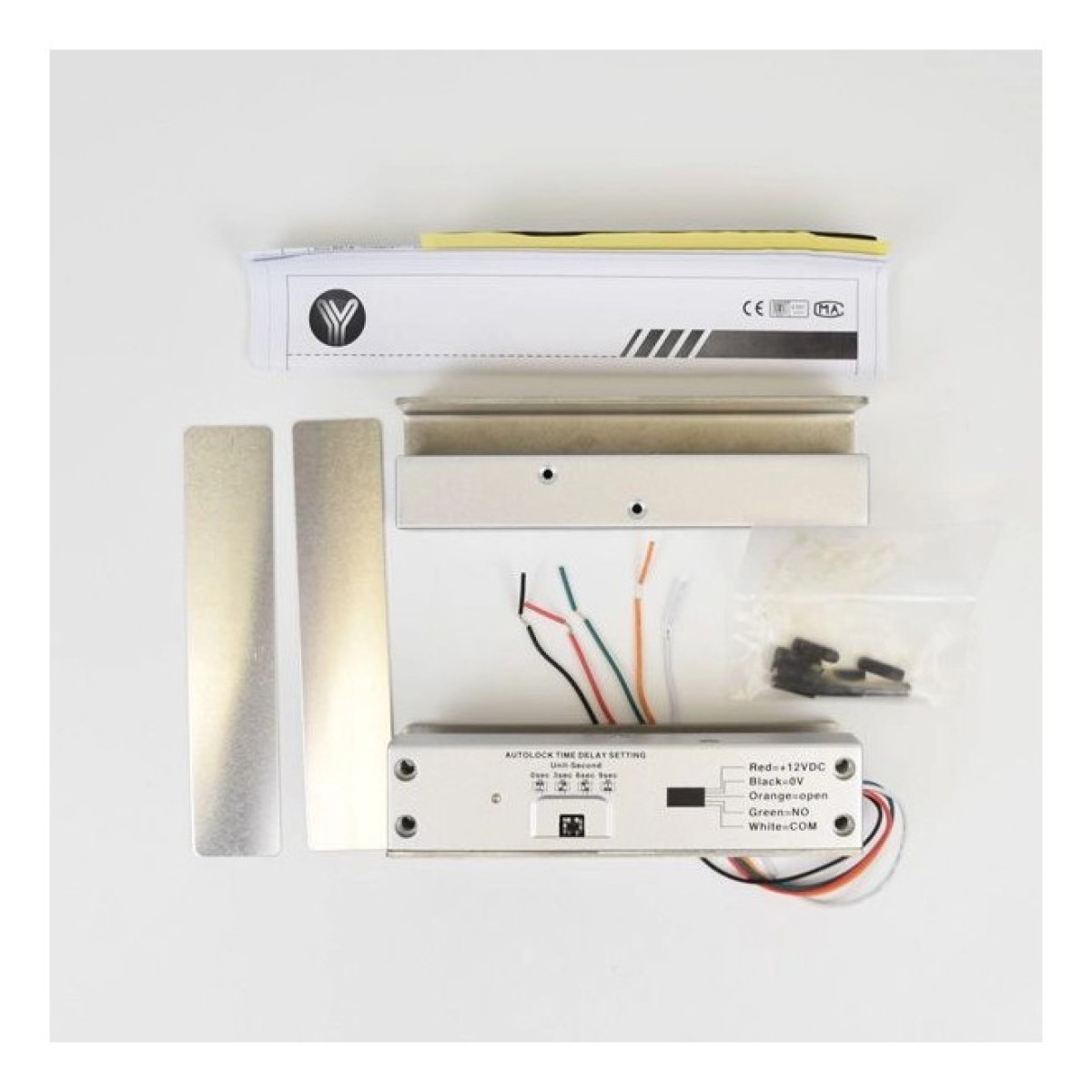

КОМПЛЕКТАЦІЯ

• електроригельний замок
• U-подібна відповідна планка
• монтажний комплект
• кріпильні накладки для порожнистої металевої коробки
• інструкція

ВСТАНОВЛЕННЯ ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКА YB-500U(LED)

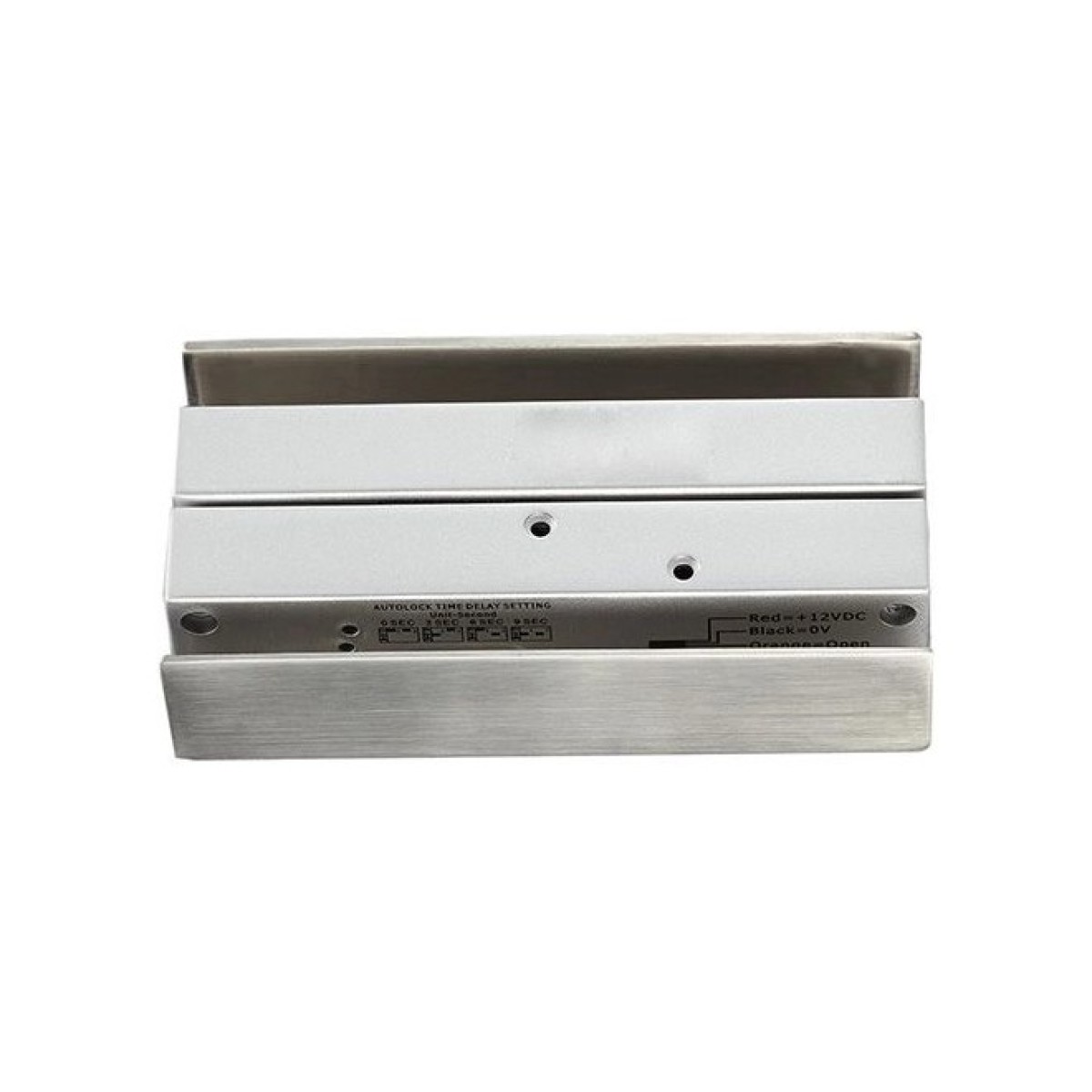

• Прикріпіть замок на скляні двері без рами
• *якщо товщина скляних дверей менше 12мм, використовуйте спеціальні кріпильні накладки з комплекту
• Підкладіть накладку під замок і закрутіть фіксуючі болти
• Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою має бути не більше 8 мм
• Згідно з інструкцією підключення, підключіть електроригельний замок YB-500U (LED) до живлення і керуючих пристроїв системи контролю доступу

СУМІСНІСТЬ

Електроригельний замок YB-500U(LED) сумісний з кодовими клавіатурами, зчитувачами, радіоконтролерами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів або іншими пристроями систем контролю доступу.

ПРИНЦИП ДІЇ І ОГЛЯД НА ПРИКЛАДІ ЗАМКУ YB-500U (LED)
